Câble fibre optique E-vision - multimode - om4

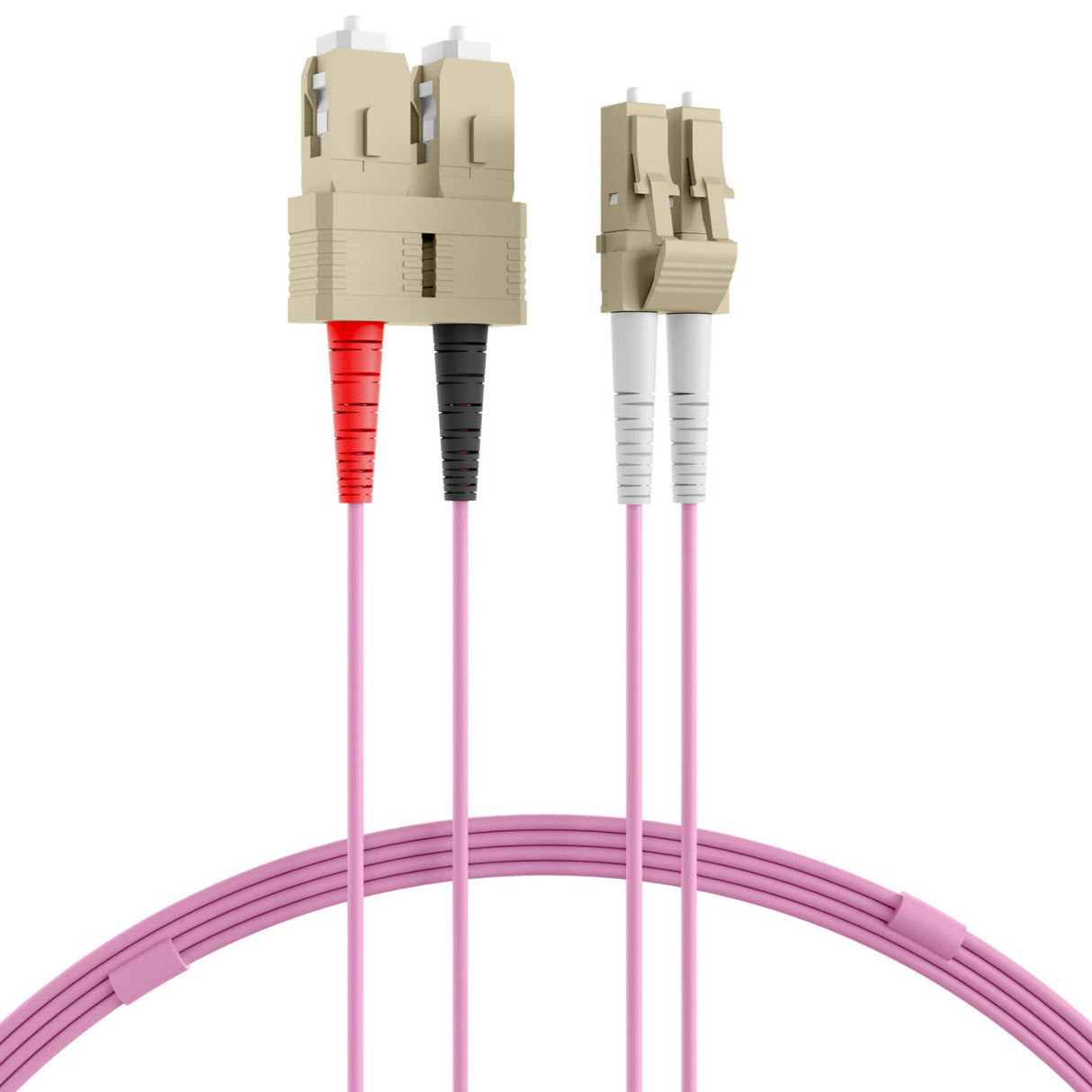

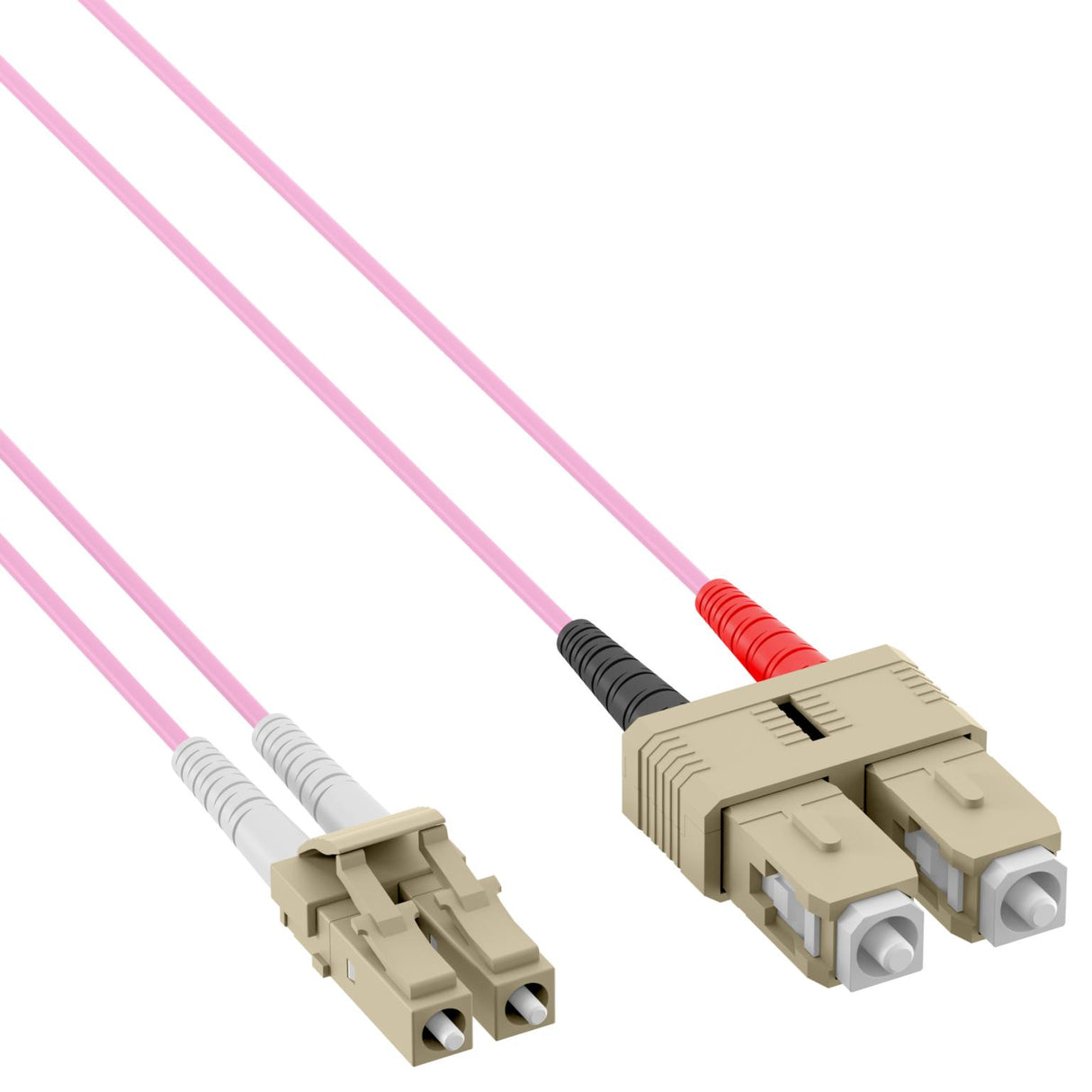

Ce câble de raccordement à fibre optique est destiné à établir une connexion courte entre une interface à fibre optique passive et un port réseau actif dans un environnement de câblage structuré selon la norme ISO CEI 11801. Le câble est conçu comme une connexion duplex avec des connecteurs LC-duplex et SC-duplex et convient aux applications OM4 multimodes. La connexion est une connexion à fibre optique LC-SC et convient à une utilisation avec des équipements à fibre optique standard tels que des commutateurs, des convertisseurs de média et des panneaux de brassage. La gaine LSZH rend le câble adapté aux installations où un faible dégagement de fumée et un matériau sans halogène sont requis. Spécifications • Type de câble câble patch fibre optique • Version duplex pour émission et réception simultanées • Type de fibre multimode 50/125 µm • Catégorie OM4 • Nombre de fibres 2 • Côté connecteur 1 LC duplex • Côté connecteur 2 SC duplex • Norme du connecteur IEC 61754-20 et IEC 61754-4 • Finition du connecteur UPC • Matériau du connecteur virole en céramique • Type de câble I-V(ZN)H • Diamètre du câble 2,0 mm • Gaine matériau LSZH • Construction de la gaine zip-twin • Couleur de la gaine violet erika • Fil d'aramide anti-traction avec protection anti-torsion attachée • Force de traction maximale 160 N • Rayon de courbure dynamique 20× OD • Rayon de courbure statique 10× OD • Température de fonctionnement −20 à 70 °C • Température de stockage −20 à 85 °C • Classe de qualité multimode A/1 • Immunité EMI immunité complète aux interférences électriques et électromagnétiques • État de test 100 % testé avec rapport de mesure individuel Normes CEI • Spécification CEI 60793-2 du noyau de fibre optique et de la structure de la fibre • Définition CEI 60793-2-10 des types de fibre OM4 A1a.2 et A1a.3 • Définition CEI 61754-20 de l'interface du connecteur LC • Définition CEI 61754-4 de l'interface du connecteur SC • Classe de performance CEI 61753-222-2 A/1 pour les connecteurs multimodes • CEI Propriétés sans halogène 60754-1 • Normes EN à faible dégagement de fumée CEI 61034-1 • Comportement ignifuge des gaines de câbles selon EN 50265-2-1 • Matériaux de gaine sans halogène EN 50267-2-3 Explication des termes • Connexion fibre optique LC-SC avec un connecteur LC d'un côté et un connecteur SC de l'autre côté • Duplex de deux fibres optiques séparées où une fibre transmet et l'autre reçoit • Multimode Fibre optique optimisée au laser de 50/125 µm pour des bandes passantes élevées dans les bâtiments • Matériau de gaine LSZH avec faible dégagement de fumée et sans substances contenant des halogènes • Support de précision avec virole en céramique qui centre précisément la fibre optique pour une transmission stable du signal • Transmission du signal avec immunité EMI via la lumière sans être influencé par les courants électriques et les champs magnétiques • Rayon de courbure minimum du câble pour éviter une atténuation supplémentaire et des dommages à la fibre • Rayon de courbure statique minimum une fois le câble installé et fixé • Rayon de courbure dynamique minimum lors de l'installation ou du déplacement du câble • Classe de qualité A/1 pour connecteurs multimodes avec tolérances strictes • Type de câble I-V(ZN)H Désignation européenne pour câble à fibre optique sans halogène pour installations intérieures Explication générale des câbles à fibre optique • Connecteur fibre optique compact LC avec verrouillage à pression pour une densité de ports élevée • Connecteur fibre optique rectangulaire SC avec verrouillage push-pull pour panneaux de brassage • Connecteur fibre optique circulaire ST avec verrouillage à baïonnette pour installations anciennes • Connecteur fibre optique E2000 avec couvercle de protection pour une faible réflexion et une sécurité supplémentaire • MPO / Connecteur à fibres optiques multiples MTP pour une densité de fibres élevée dans les centres de données • Fibre simplex simple pour la transmission de données dans une direction • Deux fibres duplex pour une communication simultanée dans les deux sens • Type de fibre optique multimode pour courtes et moyennes distances à l'intérieur des bâtiments • Type de fibre optique monomode pour longues distances et connexions de base Explication des catégories OM • Fibre optique multimode OM1 62,5/125 µm adaptée jusqu'à environ 275 m à 1 Gb et environ 33 m à 10 Gb • Fibre optique multimode OM2 50/125 µm adaptée jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb • Fibre optique multimode optimisée au laser OM3 adaptée jusqu'à environ 300 m à 10 Gb, environ 100 m à 40 Gb et environ 100 m à 100 Gb • Fibre multimode optimisée au laser OM4 adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb • Fibre multimode large bande OM5 avec un cœur de 50/125 µm, adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb, conçue pour la transmission simultanée sur plusieurs longueurs d'onde courtes au sein d'une fibre multimode selon le multiplexage par répartition en longueur d'onde courte Poser une question sur le produit
