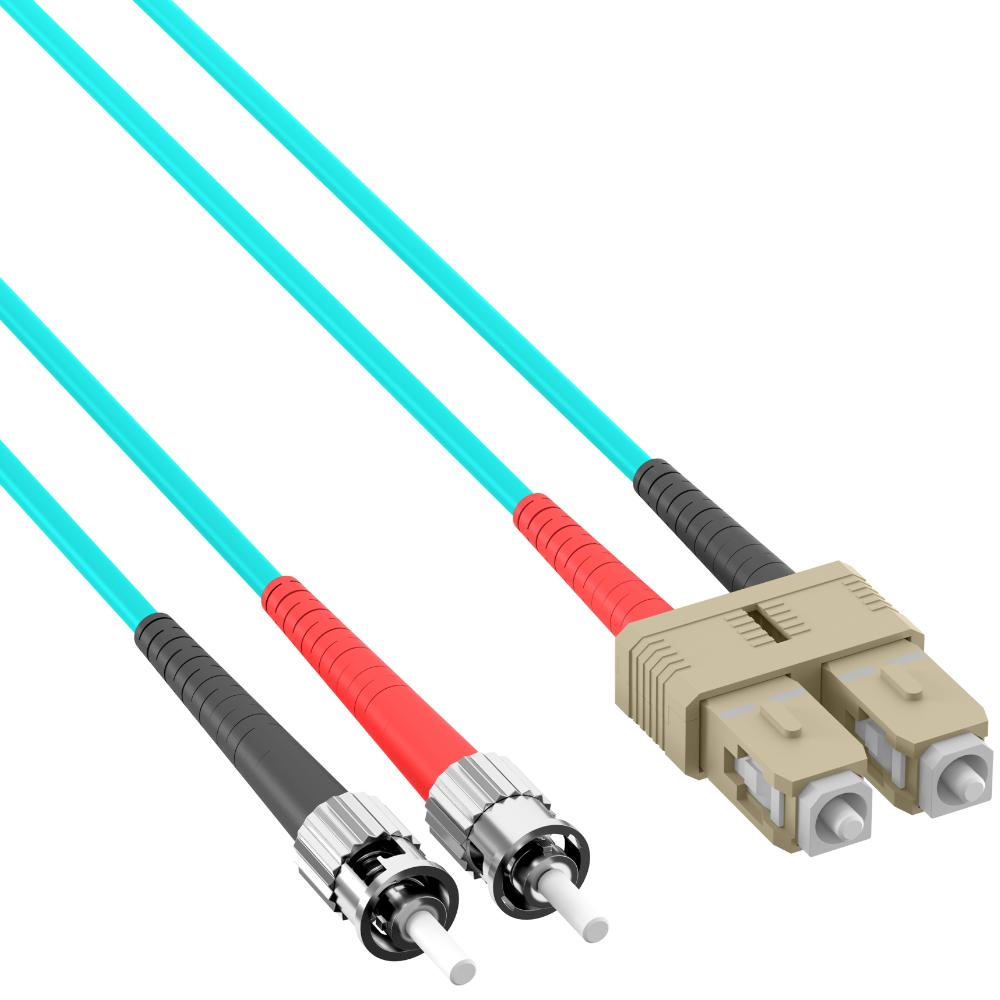

Câble fibre optique Abi - sc st - om3

Ce câble de raccordement à fibre optique est destiné à établir une connexion courte entre une interface à fibre optique passive et un port réseau actif dans un environnement de câblage structuré selon la norme ISO CEI 11801. Le câble est conçu comme une connexion duplex avec un connecteur duplex SC d'un côté et un connecteur ST de l'autre côté et convient aux applications OM3 multimodes. La connexion est une connexion à fibre optique SC-ST et convient à une utilisation avec des équipements à fibre optique standard tels que des commutateurs, des convertisseurs de média et des panneaux de brassage. La gaine LSZH rend le câble adapté aux installations où un faible dégagement de fumée et un matériau sans halogène sont requis. Spécifications • Type de câble câble patch à fibre optique • Version duplex pour transmission et réception simultanées • Type de fibre multimode 50/125 µm • Catégorie OM3 • Nombre de fibres 2 • Côté connecteur 1 SC duplex • Côté connecteur 2 ST • Norme du connecteur IEC 61754-4 • Finition du connecteur UPC • Matériau du connecteur virole en céramique • Type de câble I-V(ZN)H • Diamètre du câble 3,0 mm • Matériau de la gaine LSZH • Construction de la gaine duplex zip-twin • Couleur de la gaine aqua • Fil aramide anti-traction avec protection anti-torsion attachée • Force de traction maximale 160 N • Rayon de courbure dynamique 20× OD • Rayon de courbure statique 10× OD • Température de fonctionnement −20 à 70 °C • Température de stockage −20 à 85 °C • Classe de qualité multimode A/1 selon CEI 61753-222-2 • Immunité EMI immunité complète aux interférences électriques et électromagnétiques • État de test 100 % testé avec rapport de mesure individuel Normes CEI • Spécification CEI 60793-2 du cœur et de la structure de la fibre optique • Définition CEI 60793-2-10 des fibres multimodes de type A1a.2 et A1a.3 pour OM3 • Définition CEI 61754-4 de l'interface du connecteur SC • Classe de performance CEI 61753-222-2 A/1 pour les connecteurs multimodes • Propriétés sans halogène CEI 60754-1 • CEI 61034-1 à faible dégagement de fumée Normes EN • EN 50265-2-1 comportement ignifuge des gaines de câbles • EN 50267-2-3 matériaux de gaine sans halogène Explication des termes • Connexion fibre optique SC-ST avec un connecteur SC d'un côté et un connecteur ST de l'autre côté • Duplex à deux fibres optiques séparées où une fibre transmet et l'autre reçoit • Type de fibre optique multimode 50/125 µm avec 50 µm noyau pour des bandes passantes plus élevées dans les installations de bâtiment • Catégorie multimode optimisée par laser OM3 selon CEI 60793-2-10 types A1a.2 et A1a.3 • Polissage droit UPC du connecteur pour une faible atténuation d'insertion • Matériau de gaine LSZH avec faible dégagement de fumée et sans substances contenant des halogènes • Support de précision avec virole en céramique qui centre précisément la fibre optique pour une transmission stable du signal • Transmission du signal avec immunité EMI via la lumière sans influence des champs électriques et électromagnétiques • Rayon de courbure minimum courbure du câble pour éviter une atténuation supplémentaire et des dommages à la fibre • Classe de qualité A/1 pour connecteurs multimodes avec tolérances strictes • Type de câble I-V(ZN)H Désignation européenne pour câble à fibre optique sans halogène pour installations intérieures • Norme internationale ISO/IEC 11801 décrivant la structure, la topologie et la disposition des composants des systèmes de câblage structurés pour les réseaux de communication de données dans les bâtiments et les campus Explication générale des câbles à fibre optique • Connecteur fibre optique compact LC avec verrouillage par encliquetage pour une densité de ports élevée • Connecteur fibre optique rectangulaire SC avec verrouillage push-pull pour panneaux de brassage • Connecteur fibre optique circulaire ST avec verrouillage à baïonnette pour les installations plus anciennes • Connecteur fibre optique E2000® avec couvercle de protection pour une faible réflexion et une sécurité supplémentaire • Connecteur fibre optique multiple MPO / MTP pour une densité de fibre élevée dans les centres de données • Fibre optique simplex simple pour la transmission de données dans une direction • Deux fibres optiques duplex pour une communication simultanée dans les deux sens • Type de fibre optique multimode pour les courtes et moyennes distances dans les bâtiments • Fibre optique monomode Type de fibre optique pour les longues distances et les connexions backbone Explication des catégories OM • Fibre optique multimode OM1 62,5/125 µm adaptée jusqu'à environ 275 m à 1 Gb et environ 33 m à 10 Gb • Fibre optique multimode OM2 50/125 µm adaptée jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb • OM3 Fibre optique multimode optimisée au laser adaptée jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb jusqu'à environ 300 m à 10 Gb, environ 100 m à 40 Gb et environ 100 m à 100 Gb • Fibre optique multimode optimisée au laser améliorée OM4 adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb • Fibre multimode à large bande OM5 avec les mêmes distances que l'OM4, conçue pour la transmission sur plusieurs longueurs d'onde courtes au sein d'une fibre selon SWDM Poser une question sur le produit
