Câble d'antenne Imp

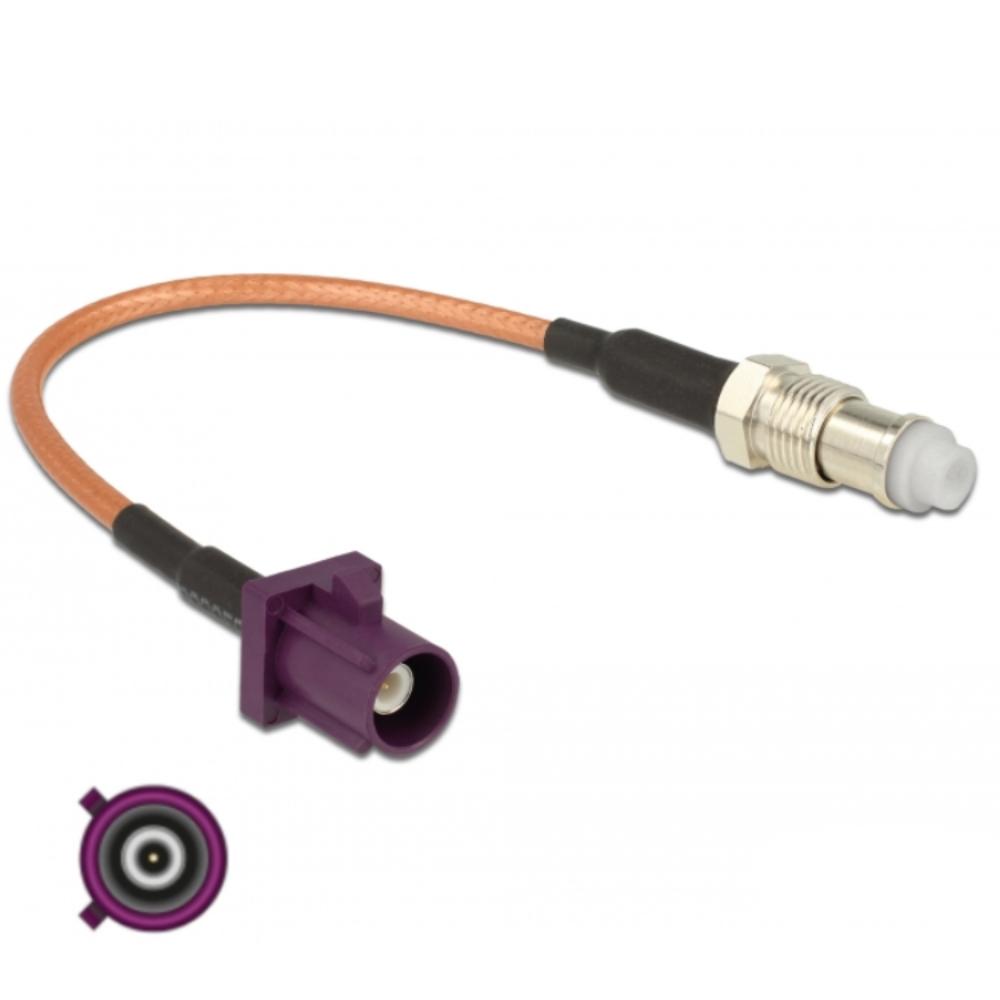

Ce câble d'antenne avec connexion FAKRA D vers FME est destiné à connecter des composants RF au sein des installations radio, d'antenne et de communication. Le câble est utilisé pour connecter des équipements dotés d'une connexion FAKRA à des équipements ou des antennes utilisant une connexion FME. Le câble est doté d'une fiche FAKRA D (mâle) d'un côté et d'une prise FME (femelle) de l'autre côté. Le connecteur FAKRA est fabriqué en RAL 4004 Claret Violet selon le codage couleur standard pour FAKRA type D. Le câble est équipé d'un câble coaxial RG-316, un câble coaxial fin et flexible adapté aux signaux RF. Le câble a un diamètre d'environ 2,6 mm et un petit rayon de courbure minimum, ce qui le rend adapté au montage dans des installations compactes. Spécifications • Type de produit Câble d'antenne • Marque Delock • Connexion 1 fiche FAKRA D (mâle) • Connexion 2 jack FME (femelle) • Couleur FAKRA RAL 4004 Claret Violet • Impédance 50 ohm • Type de câble RG-316 • Diamètre du câble env. 2,6 mm • Atténuation du câble 2 dB à 2,4 GHz par mètre • Rayon de courbure minimum 10,5 mm • Longueur du câble 15 cm (connecteurs inclus) Explication des termes utilisés RG-316 Le RG-316 est un câble coaxial fin avec isolation PTFE et blindage tressé. Ce câble est utilisé pour les signaux RF et les connexions d'antenne lorsqu'un câble compact et flexible est requis. FME FME signifie For Mobile Equipment et est un connecteur coaxial largement utilisé dans les systèmes d'antennes et de communication tels que les antennes mobiles, les installations GPS et les équipements RF. Le connecteur étroit permet de guider facilement un câble équipé d'une fiche FME à travers de petites ouvertures ou passages de câbles. FAKRA D FAKRA D est une variante du connecteur coaxial FAKRA avec un codage de couleur bordeaux/violet. Ce connecteur est utilisé dans les systèmes RF tels que la radio satellite ou d'autres applications radiofréquences spécifiques. Le codage couleur et la clé mécanique garantissent que le connecteur ne peut être connecté qu'à la même connexion FAKRA D. FAKRA Les connecteurs FAKRA sont des connecteurs RF coaxiaux utilisés pour les connexions radiofréquence. Le connecteur est basé sur la norme coaxiale SMB mais possède un boîtier en plastique avec codage mécanique et codage couleur. Cela garantit que différents connecteurs ne peuvent pas être accidentellement connectés ensemble. Les connecteurs FAKRA fonctionnent généralement avec une impédance de 50 ohms et supportent des fréquences jusqu'à plusieurs GHz. Ils sont utilisés dans les antennes et les systèmes de communication tels que les antennes GPS, radio, LTE et 5G. Types FAKRA • FAKRA A – noir – connexion RF universelle / radio • FAKRA B – blanc – GSM / télématique • FAKRA C – bleu – antenne GPS • FAKRA D – bordeaux / violet – radio satellite • FAKRA E – vert – GSM / LTE • FAKRA F – marron – communication mobile • FAKRA G – gris – radio / signal RF • FAKRA H – violet – systèmes vidéo/caméra • FAKRA I – beige – antenne radio • FAKRA K – jaune-marron – communication RF • FAKRA L – bleu-vert – télématique • FAKRA M – orange – radio numérique / DAB • FAKRA Z – bleu d'eau – connexion universelle de rechange Versions mécaniques En plus du codage couleur, les connecteurs FAKRA sont également disponibles en différentes versions mécaniques. • Fiche FAKRA (mâle) – connecteur de câble avec broche centrale • Jack FAKRA (femelle) – connecteur avec prise centrale • Montage sur panneau FAKRA – montage dans un appareil ou un châssis • PCB FAKRA – montage directement sur une carte de circuit imprimé La combinaison du codage couleur et des positions mécaniques des touches garantit que les différents systèmes RF, tels que le GPS, la radio et les communications mobiles, ne peuvent pas être confondus les uns avec les autres. Cela crée une connexion fiable dans les installations où plusieurs systèmes d'antennes sont utilisés côte à côte. Poser une question sur le produit
