Câble coaxial Imp

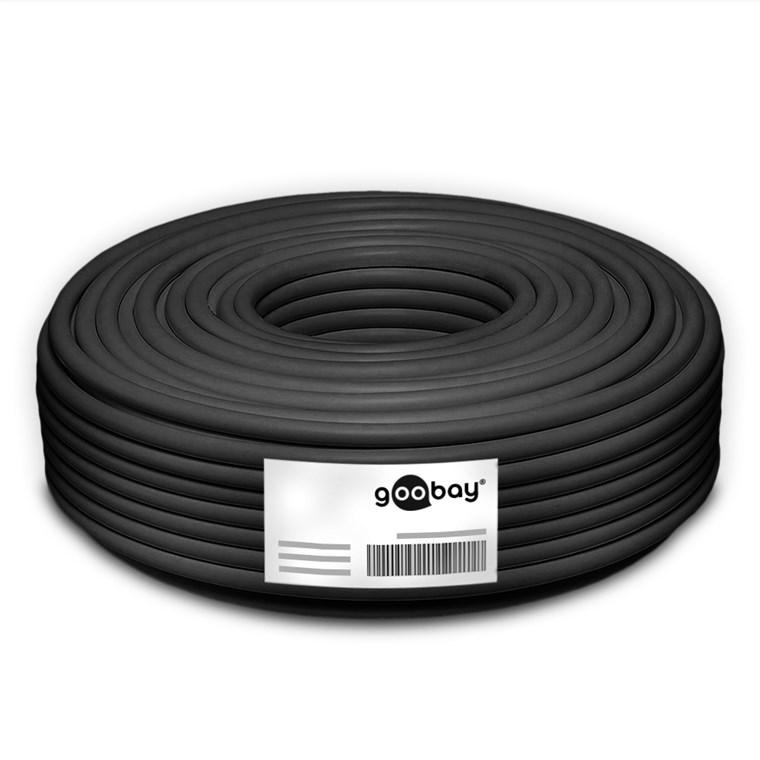

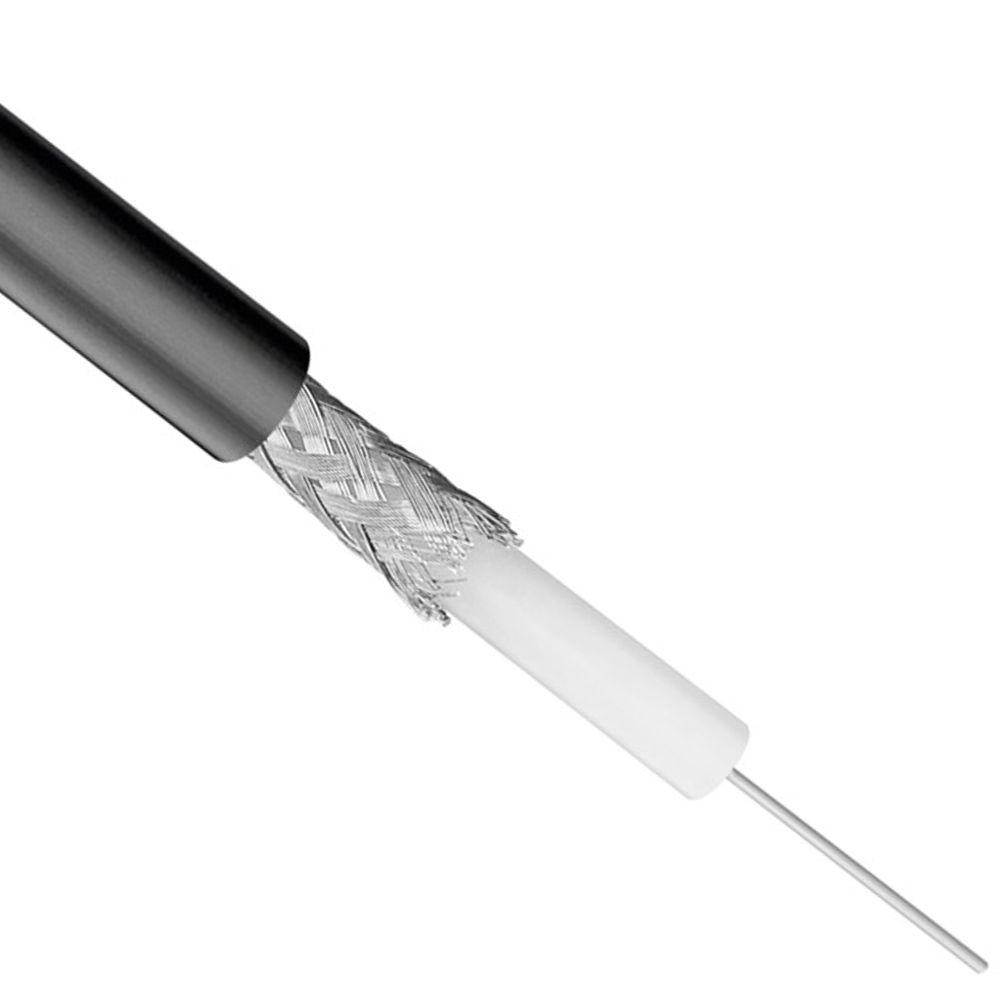

Ce câble coaxial de type RG58 est destiné aux applications radiofréquence 50 Ω telles que les équipements de transmission, les installations de mesure et les connexions d'antennes. Le câble a une impédance de 50 Ω, un blindage d'environ 40 dB et est équipé d'un double blindage. La construction fine et flexible (diamètre extérieur de 5 mm) rend le câble adapté aux installations avec un espace limité et aux applications où un traitement en douceur est requis. Le câble est conforme à la classe de feu Eca CPR (EN 50575) et convient à une installation permanente en intérieur. Livré sous forme d'anneau de câble, longueur 100 mètres. Spécifications • Type de câble Type RG58 • Impédance 50 Ω (±3 Ω) • Classe de blindage Blindage RF standard • Valeur dB env. 40 dB • Construction Mince et flexible • Blindage type 1 Feuille (aluminium) • Blindage type 2 Gaine tressée (aluminium) 32x • Conducteur intérieur + diamètre CCS, 0,6 mm • Diélectrique 3,0 mm • Diamètre extérieur 5,0 mm • Classe de feu CPR Eca (EN 50575) • Température -20 °C à 70 °C • Labels de qualité CE • Échelle au mètre Oui • Longueur 100 mètres • Poids 3296 g Atténuation (max. dB/100 m) • 50 MHz – 9,90 dB • 100 MHz – 12,9 dB • 200 MHz – 18,3 dB • 300 MHz – 22,5 dB • 400 MHz – 26,1 dB • 500 MHz – 29,3 dB • 800 MHz – 38,0 dB • 1 000 MHz – 42,5 dB • 1 350 MHz – 50,2 dB • 1 750 MHz – 58,7 dB • 2 050 MHz – 64,9 dB • 2 150 MHz – 65,4 dB Application Convient pour connecter ou étendre des émetteurs radio, des antennes, des équipements de mesure et d'autres systèmes RF 50 Ω. Compatible avec les connecteurs courants de 50 Ω tels que les connecteurs BNC, N, UHF et SMA (selon version). Explication des termes utilisés Impédance (50 Ω) Résistance caractéristique du système coaxial ; 50 Ω est utilisé dans les applications RF et émetteurs pour optimiser le transfert de puissance et limiter les réflexions. Blindage (environ 40 dB) Fournit une protection de base contre les rayonnements externes dans les environnements RF standard. CPR / EN 50575 Classement européen au feu des câbles en installation fixe. La classe incendie Eca répond aux exigences minimales de sécurité incendie au sein des bâtiments. Noyau en acier CCS avec revêtement en cuivre ; appliqué aux hautes fréquences où la conduction a lieu principalement en surface. Explication générale du câble coaxial Un câble coaxial se compose d'un conducteur intérieur central, d'un diélectrique, d'une ou plusieurs couches de blindage et d'une gaine extérieure de protection. Cette structure garantit une conduction contrôlée du signal avec un rayonnement minimal et une faible atténuation. Le type RG58 est un câble de 50 Ω d'un diamètre extérieur d'environ 5 mm pour les applications RF et de mesure. Le type RG59 est un câble de 75 Ω destiné aux installations de base de télévision et de vidéosurveillance. Le type RG6 est un câble de 75 Ω d'un diamètre extérieur d'environ 7 mm pour les applications numériques DVB et satellite. COAX9 est un câble de 75 Ω avec une valeur de blindage élevée (généralement 100 dB, classe A) pour les installations avec des charges électromagnétiques accrues. Poser une question sur le produit
