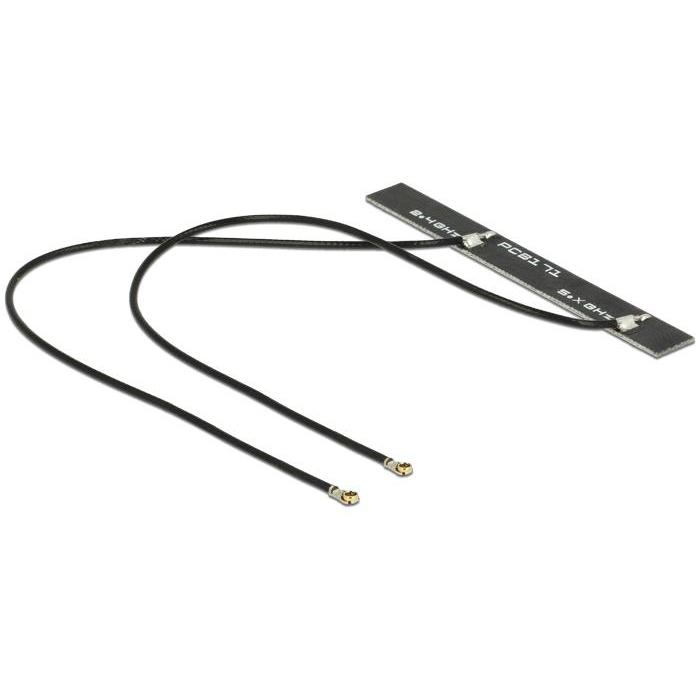

Antenne WiFi Abi - 5 dbi

Cette antenne WLAN double bande est destinée à recevoir et transmettre des signaux de réseau sans fil au sein d'appareils tels que des routeurs, des systèmes embarqués, des contrôleurs industriels et des équipements IoT. L'antenne prend en charge les bandes de fréquences WLAN 2,4 GHz et 5 GHz et peut être utilisée pour les réseaux sans fil modernes tels que WiFi 5 et WiFi 6. L'antenne se compose d'un agencement d'antennes doubles avec deux antennes PCB séparées. Chaque antenne est connectée via un connecteur I-PEX Inc., MHF® 4L, ce qui rend l'antenne adaptée aux modules sans fil compacts et aux cartes WiFi mini-PCIe/M.2. L'antenne fonctionne dans une plage de fréquences de 2 400 à 2 500 MHz et de 5 150 à 5 850 MHz. Cela permet à l'antenne d'être utilisée pour les réseaux double bande WLAN et d'autres normes sans fil telles que les applications Bluetooth, ZigBee et ISM. Avec un gain d'antenne de 5 dBi, une polarisation verticale linéaire et un diagramme de rayonnement omnidirectionnel, l'antenne convient à une réception stable du signal dans les appareils électroniques. L'antenne est conçue comme une antenne PCB flexible (FPC) avec montage autocollant. Cela permet à l'antenne d'être facilement placée dans un boîtier. L'antenne est fournie avec deux câbles coaxiaux de type 1.13 d'une longueur d'environ 15 cm par câble. Le câble a une atténuation du signal d'environ 3,2 dB par mètre à 2,4 GHz. Spécifications • Connecteur 2 x I-PEX Inc., fiche MHF® 4L • Gamme de fréquences 2400 – 2500 MHz • Gamme de fréquences 5150 – 5850 MHz • Normes prises en charge Bluetooth, WLAN 2,4 / 5,0 GHz, ZigBee 2,4 GHz, ISM • Gain d'antenne 5 dBi • VSWR 2.0 • Impédance 50 Ohm • Polarisation linéaire, verticale • Montage autocollant • Température de fonctionnement −10 °C ~ 55 °C • Boîtier FPC • Couleur noir • Câble coaxial • Type de câble 1.13 • Couleur du câble noir • Diamètre du câble env. 1,13 mm • Atténuation du câble 3,2 dB à 2,4 GHz par mètre • Rayon de courbure minimum 4,5 mm • Dimensions env. 61,60 × 7,00 × 1,60 mm • Longueur de câble incl. connecteur 2 × env. 15 cm Explication des termes utilisés WLAN Le WLAN (Wireless Local Area Network) est un réseau sans fil utilisé pour la communication WiFi. WiFi 6 WiFi 6 (IEEE 802.11ax) est une norme WLAN moderne avec des vitesses de données plus élevées, une latence plus faible et une meilleure capacité réseau. Double bande Double bande signifie qu'une antenne peut fonctionner à la fois sur les bandes de fréquences 2,4 GHz et 5 GHz. dBi dBi est une unité qui indique le gain d'une antenne par rapport à une antenne isotrope idéale. VSWR VSWR (Voltage Standing Wave Ratio) indique dans quelle mesure une antenne est adaptée à la ligne de transmission. Polarisation La polarisation décrit la direction du champ électromagnétique d'un signal radio. I-PEX MHF® 4L I-PEX MHF® 4L est un connecteur RF coaxial compact couramment utilisé pour les antennes internes des modules WiFi et des systèmes embarqués. FPC FPC (Flexible Imprimé Circuit) est une carte de circuit imprimé flexible souvent utilisée pour les antennes internes des appareils électroniques compacts. Câble coaxial Un câble coaxial est un type de câble spécialement conçu pour transporter des signaux RF haute fréquence. Bande ISM Les bandes ISM (industrielles, scientifiques et médicales) sont des fréquences radio qui peuvent être utilisées librement dans le monde entier pour des applications sans fil. Poser une question sur le produit
