Antenne Imp lte

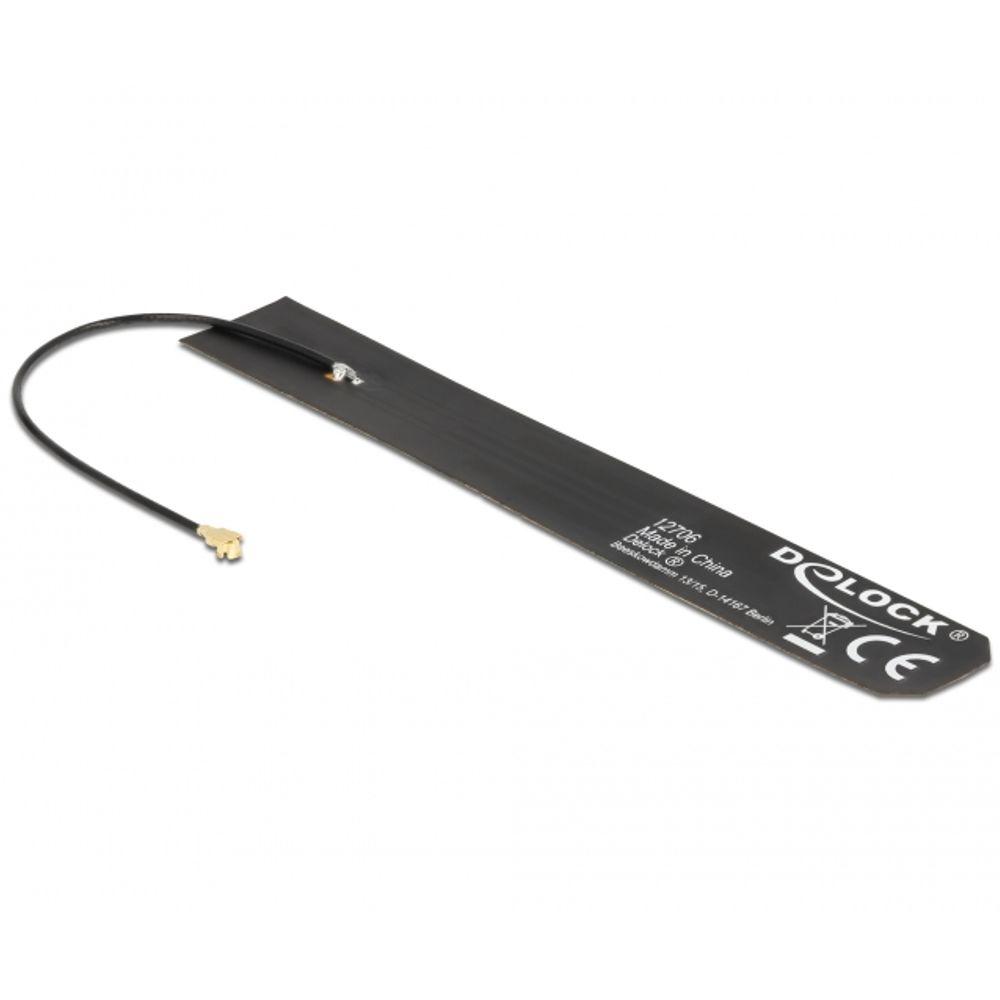

Cette antenne 5G LTE est destinée à recevoir et transmettre des signaux radio pour les communications de données mobiles. L'antenne prend en charge plusieurs normes sans fil telles que GSM, UMTS, 5G LTE, ZigBee, Z-Wave, NB-IoT, WLAN double bande, Bluetooth, ISM, DECT et LoRa. L'antenne est équipée d'une prise compatible I-PEX Inc., MHF® I et peut être connectée à des appareils tels que des routeurs, des modules IoT, des passerelles et des modules de communication intégrés avec une connexion MHF® I. La large gamme de fréquences de 700 à 6 000 MHz permet une utilisation dans divers réseaux mobiles et bandes de communication sans fil. Avec un gain d'antenne de 0 à 4 dBi et une polarisation verticale linéaire, l'antenne est adaptée à la réception de signaux omnidirectionnels. L'antenne est conçue comme une antenne FPC flexible avec montage autocollant. Cela permet à l'antenne d'être facilement placée dans des boîtiers ou des appareils. L'antenne est fournie avec un câble coaxial fin de type 1.13 d'une longueur d'environ 19 cm, connecteur compris. Le câble présente une atténuation du signal d'environ 3,2 dB par mètre à 2,4 GHz et un rayon de courbure minimum de 4,5 mm. Spécifications • Connecteur 1 x I-PEX Inc., prise compatible MHF® I • Gamme de fréquence 700 – 6000 MHz • Gain d'antenne 0 – 4 dBi • VSWR 2.0 • Impédance 50 Ohm • Polarisation linéaire, verticale • Montage autocollant • Température de fonctionnement −40 °C ~ 85 °C • Boîtier FPC • Couleur noir • Type de câble coaxial • Type de câble 1.13 • Couleur du câble noir • Diamètre du câble env. 1,13 mm • Atténuation du câble 3,2 dB à 2,4 GHz par mètre • Rayon de courbure minimum 4,5 mm • Dimensions env. 112,5 × 16,2 × 1,5 mm • Longueur de câble incl. connecteur env. 19 cm Explication des termes utilisés 5G La 5G est une norme de communication mobile avec des vitesses de données plus élevées et une latence plus faible que les générations précédentes. LTE LTE (Long Term Evolution) est une norme de communication mobile pour les réseaux 4G. UMTS L'UMTS est une norme de communication mobile pour les réseaux 3G. ZigBee ZigBee est un protocole de communication sans fil souvent utilisé pour les applications IoT. Z-Wave Z-Wave est une norme de communication sans fil pour les appareils domestiques intelligents. NB-IoT NB-IoT (Narrowband Internet of Things) est une technologie de communication mobile destinée aux appareils IoT à faible consommation. LoRa LoRa est une technologie de communication sans fil longue portée utilisée pour les réseaux IoT. dBi dBi est une unité qui indique le gain d'une antenne par rapport à une antenne isotrope idéale. VSWR VSWR (Voltage Standing Wave Ratio) indique dans quelle mesure une antenne est adaptée à la ligne de transmission. Polarisation La polarisation décrit la direction dans laquelle un signal radio est transmis. Impédance L'impédance est la résistance électrique des signaux RF dans une ligne de transmission. De nombreux systèmes d'antennes fonctionnent avec 50 Ohms. I-PEX MHF® I I-PEX MHF® I est un petit connecteur RF coaxial couramment utilisé dans les appareils électroniques compacts tels que les routeurs et les modules IoT. FPC FPC (Flexible Imprimé Circuit) est un circuit imprimé flexible souvent utilisé pour les antennes internes des appareils électroniques. Poser une question sur le produit
