Bnc pour serrer les broches de test

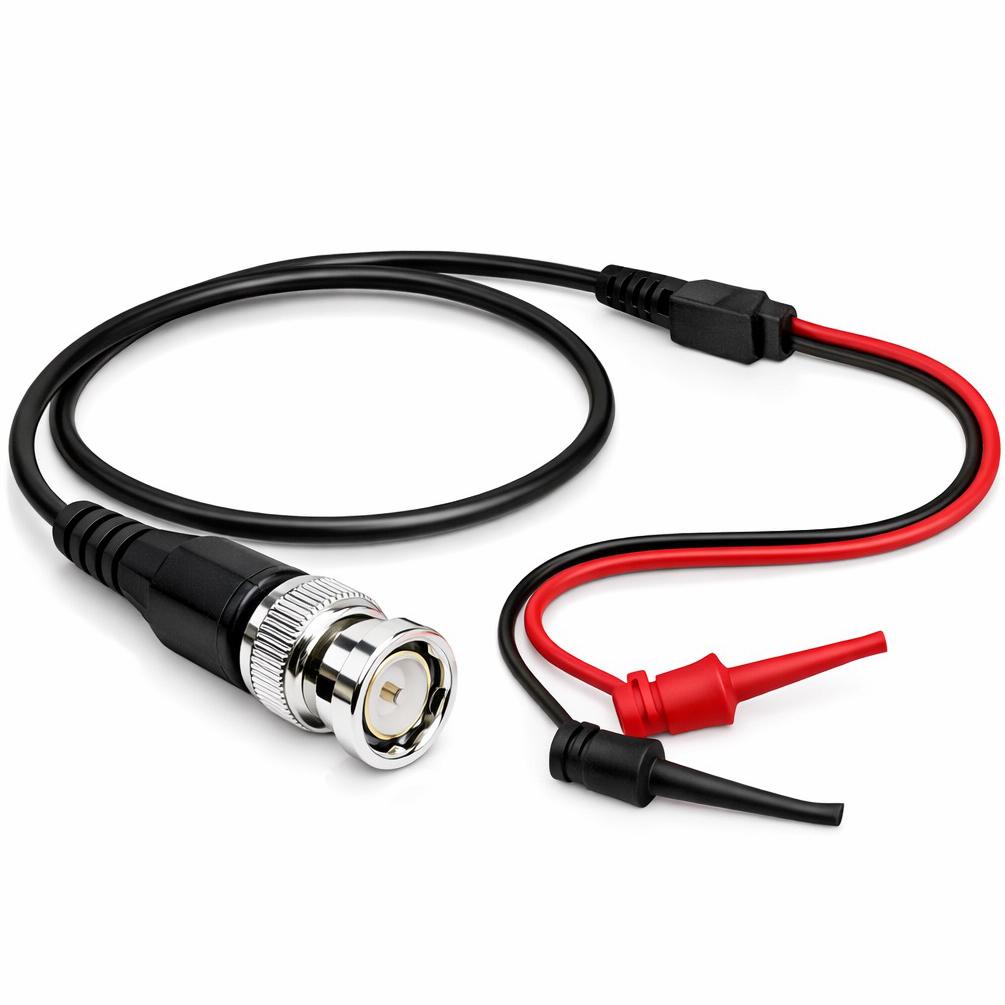

Ce câble est destiné à connecter un point de mesure BNC à deux bornes de test pour des applications de mesure et de test. Le câble est doté d'un connecteur BNC mâle d'un côté et de deux mini-sondes de test à pince de l'autre côté. Cela permet de connecter facilement une connexion BNC coaxiale aux points de mesure ou aux composants pendant les mesures et les configurations de test. La pince de test rouge est connectée au conducteur interne du connecteur BNC, ce qui rend la polarité du signal clairement reconnaissable. Le câble est adapté aux valeurs électriques jusqu'à 33 VAC ou 60 VDC et à un courant maximum de 6 A pour les applications de test et de mesure. Avec une longueur de câble de 1 mètre, le câble offre une flexibilité suffisante pour une utilisation dans les laboratoires, les ateliers, les environnements éducatifs et les configurations de développement électronique. Spécifications et caractéristiques • Type de produit BNC pour tester le câble de mesure à pince • Connexion 1 BNC mâle • Connexion 2 2x mini-sonde de test à pince • Longueur de câble 1 mètre • Couleur du câble noir • Couleur de la pince de test rouge/noir • Tension maximale 33 VAC / 60 VDC • Courant maximum 6 A • Tests et mesures d'application Explication technique BNC est un connecteur coaxial avec un verrouillage à baïonnette qui est largement utilisé dans les équipements de mesure, les oscilloscopes et les installations RF. Un verrou quart de tour crée une connexion stable et rapide à assembler. Les pinces de test sont utilisées pour établir des connexions électriques temporaires aux composants, aux points de mesure ou au câblage pendant les travaux de test et de mesure. Le conducteur interne du connecteur BNC transporte le signal, tandis que la gaine externe sert de blindage et de point de référence. En connectant la pince rouge au conducteur interne, la polarité du signal est facile à reconnaître lors des mesures. Poser une question sur le produit
