Prise adaptateur Abi sma

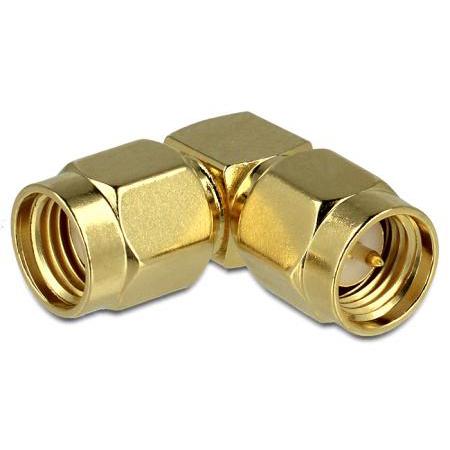

Cet adaptateur d'angle fiche RP-SMA vers fiche SMA de Delock est destiné à connecter des composants RF dans les applications radiofréquence. L'adaptateur est utilisé dans les situations où une connexion à angle droit de 90 degrés est souhaitée lors de la connexion des connexions RP-SMA et SMA. La version avec un connecteur mâle RP-SMA d'un côté et un connecteur mâle SMA à 90 degrés de l'autre côté est adaptée pour une utilisation dans les systèmes RF de 50 ohms. Cela permet à l'adaptateur d'être utilisé avec des antennes, des modules RF, des équipements de mesure et des équipements de communication. La version avec boîtier en laiton doré et pièces de contact dorées convient aux applications où une connexion électrique stable et une conception compacte sont importantes. Applications • Couplage à angle droit des connexions RP-SMA et SMA • Applications RF et antennes • Configurations de mesure et de test • Installations techniques et électroniques Spécifications et caractéristiques • Connecteur 1 : RP-SMA mâle • Connecteur 2 : SMA mâle 90 degrés • Impédance : 50 Ohm • Boîtier : Laiton plaqué or • Dimensions : env. 17,1 x 16,8 millimètres • Largeur de clé : HEX 8,0 millimètres (maximum 9,0 millimètres) Explication des connexions Le RP-SMA est une variante du connecteur SMA de 50 ohms dans lequel la polarité de la broche est inversée. Cette connexion est utilisée pour les équipements RF et WLAN. SMA est un connecteur RF compact de 50 ohms avec connexion à vis utilisé pour les antennes, les modules RF, les équipements de mesure et les équipements de communication. Poser une question sur le produit
