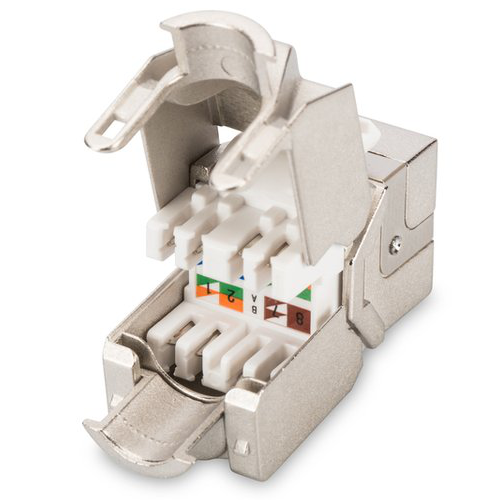

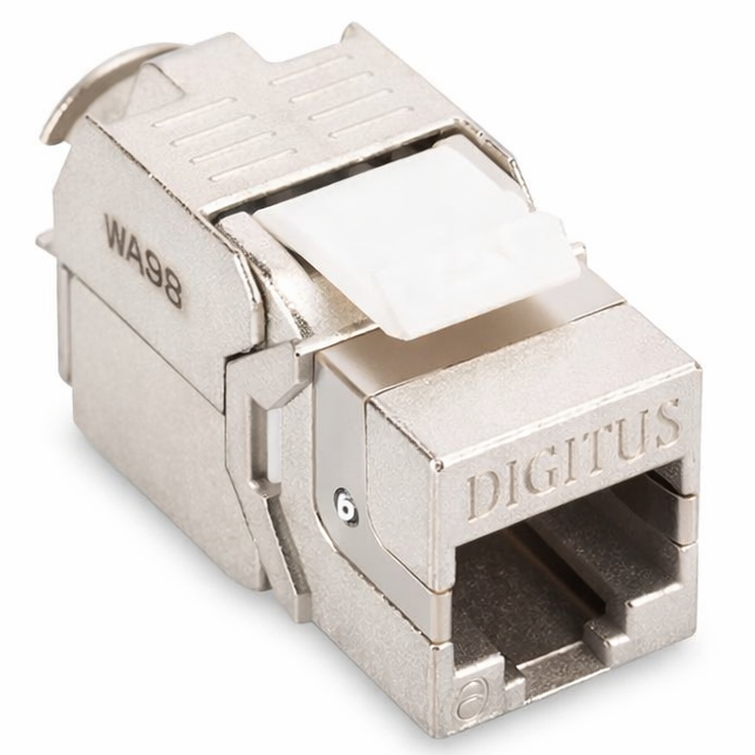

Clé de voûte Rj45 lsa

– Module Cat 6 pour connecter des câbles réseau à paires torsadées dans les installations Cat 6. Convient pour un montage encliquetable dans les systèmes Keystone et équipé d'une connexion femelle RJ45 et d'une connexion LSA. Application Pour connecter des câbles réseau fixes et flexibles à une connexion RJ45 dans des installations réseau structurées, telles que des prises murales et des panneaux de brassage. Conception et connexions • Connexion externe : RJ45 femelle (8P8C) • Connexion interne : LSA • Méthode de montage du conducteur : sans outil • Montage : encliquetable • Codage des câbles : T568A et T568B • Montage du câble : serre-câble intégré • Matériau du boîtier : zinc moulé sous pression, nickelé • Matériau du connecteur RJ45 : ABS (UL 94V-0) Spécifications techniques • Catégorie : Cat 6 (Classe E) • Gamme de fréquence : jusqu'à 250 MHz • Données transmission : 1GBase-T • Blindage : oui • Épaisseur du noyau : 22–26 AWG, solide et flexible • Matériau des contacts : bronze phosphoreux, étamé et doré (0,5 μm) • Matériau de blindage RJ45 : bronze étamé • Terminaison LSA : Krone LSA+ • Puissance d'insertion : max. 30 N (IEC 60603-7-5) • Charge de traction : 7,7 kg entre fiche et connecteur • Résistance de contact : < 20 mΩ • Résistance d'isolement : > 500 MΩ • Rigidité diélectrique : 1 000 VDC (contact-contact), 1 500 VDC (contact-terre) • Nombre de cycles d'enfichage RJ45 : > 750 • Nombre de cycles de serrage LSA : > 200 • Fonctionnement température : -20 °C à 70 °C Homologations et normes • ISO/IEC 11801 (3e édition) – Norme internationale pour les systèmes de câblage structuré et les exigences de performances pour les réseaux de données. • EN 50173-1 – Norme européenne pour la construction et les performances des systèmes de câblage génériques. • ANSI/TIA/EIA 568-C – Norme américaine relative au câblage à paires torsadées et aux performances des connecteurs. Installation et montage Ce Keystone peut être monté dans des prises murales Keystone et des panneaux de brassage Keystone appropriés. Prises murales appropriées : Cliquez ici pour voir les prises murales Keystone appropriées Panneaux de brassage et pièces de montage appropriés : Cliquez ici pour voir les panneaux de brassage Keystone appropriés et les pièces de montage Tous les articles Keystone : Cliquez ici pour voir tous les articles Keystone Poser une question sur le produit
