Câble réseau FTP Imp Cat 7a S par rouleau

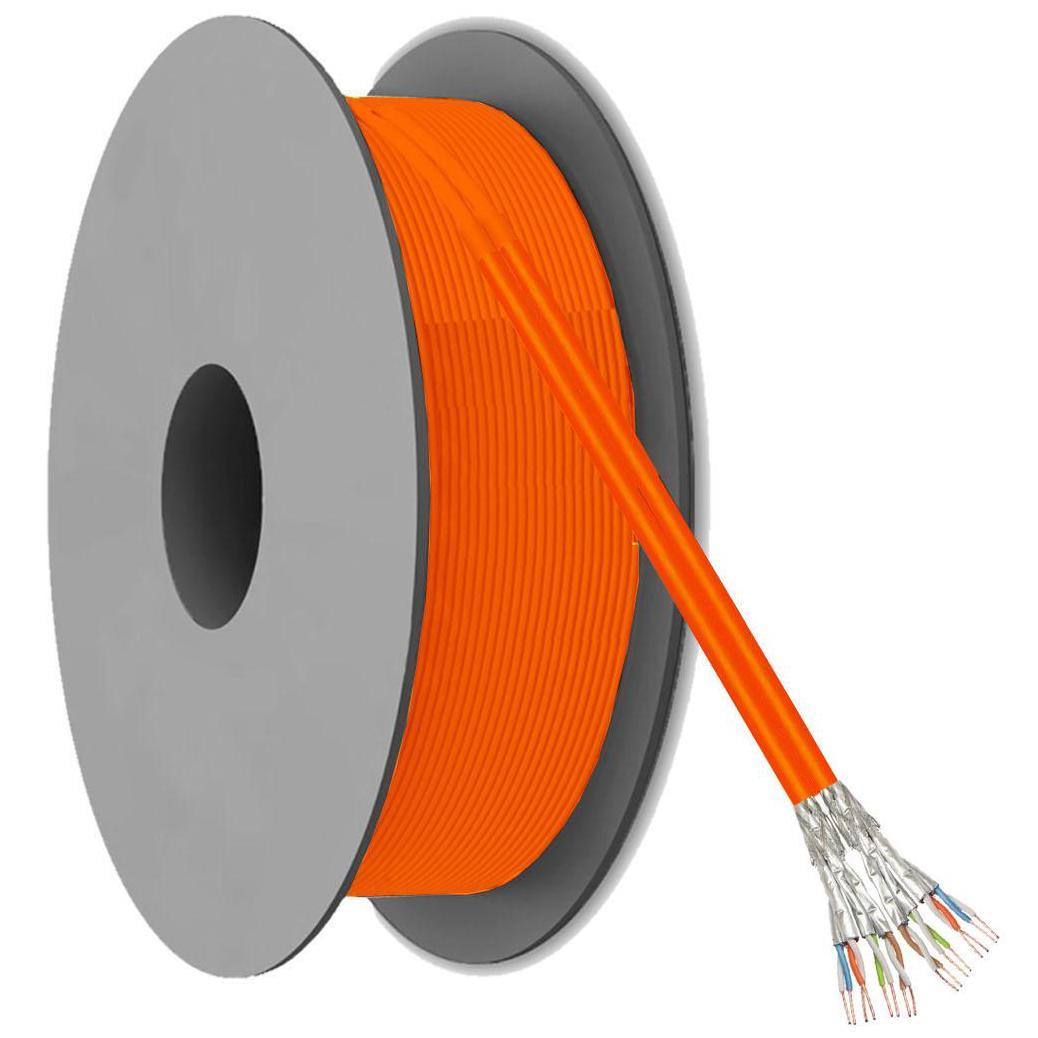

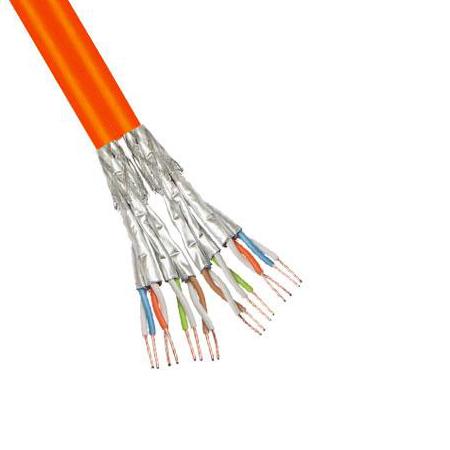

Il s'agit d'un câble réseau duplex CAT7A S/FTP (PiMF) en rouleau avec une âme solide, destiné aux connexions de données fixes où un câble lâche sans connecteurs pré-assemblés est utilisé. La version duplex se compose de deux câbles réseau complètement séparés, construits en parallèle dans une gaine commune, de sorte que les deux câbles suivent le même chemin de câble. Des paires de fils torsadées, une structure S/FTP (feuille par paire de fils et blindage tressé) et une gaine de câble sans halogène (LSZH) sont utilisées dans la construction, les propriétés électriques étant déterminées par la norme CAT7A. Application La version duplex est destinée aux installations où deux connexions distinctes doivent être réalisées simultanément, par exemple pour une redondance ou des fonctions séparées. Les deux câbles sont électriquement indépendants et conviennent pour une installation permanente en intérieur grâce à la technologie de connexion LSA. Construction et propriétés Le câble est construit à partir d'âmes en cuivre massif (CU) avec une structure AWG 23/1. Chaque paire de fils est dotée individuellement d'un blindage en feuille (PiMF), avec un blindage tressé entourant l'ensemble du câble. La gaine LSZH est sans halogène et limite le développement de fumées et la formation de gaz corrosifs en cas d'incendie. Spécifications • Catégorie : CAT7A • Fréquence maximale : 1 000 MHz • Construction du câble : S/FTP (PiMF) • Version : duplex (2 câbles réseau séparés) • Âme : âme pleine (CU) • Âmes : AWG 23/1 • Diamètre de l'âme : 0,59 mm • Gaine : LSZH (sans halogène) • Diamètre par câble : 7,5 mm • Dimensions duplex : 15,8 x 7,5 mm (L x H) • Impédance : 100 Ohm • Classe de feu : Dca (CPR) • Power over Ethernet : adapté au Power over Ethernet selon les normes IEEE 802.3 ; la charge maximale est déterminée par la catégorie de câble, le diamètre de l'âme et la norme d'installation • Longueur : 500 mètres • Forme de livraison : rouleau (bobine en bois) Normes et standards • ISO/IEC 11801 : Norme internationale pour le câblage structuré (câblage de données générique) • EN 50173-1 : Norme européenne pour les systèmes de câblage génériques dans les bâtiments • EN 50174 : Norme européenne d'installation pour le câblage TIC (disposition et séparation des chemins de câbles) • EN 50288 : Série européenne de spécifications de produits pour les câbles de données équilibrés • CEI 61156 : série de normes CEI pour les câbles de communication équilibrés pour la transmission numérique • EN 50575 (CPR) : norme européenne pour la classification au feu des câbles selon le règlement sur les produits de construction • CPR Dca : classe de classification au feu selon CPR (classification des performances selon EN 50575) • EN 60332-1 : norme d'essai pour la propagation de la flamme (comportement au feu des câbles simples) • EN 60754-1/2 : normes d'essai pour les halogènes gaz et acidité/conductivité des fumées pendant la combustion • EN 61034 : Norme de test pour la densité de la fumée pendant la combustion (développement de fumée) • IEEE 802.3 : Normes Ethernet (de 10 Mbit/s à des vitesses plus élevées, en fonction des composants du réseau et de l'installation) • IEEE 802.3af/at/bt : Normes Power over Ethernet (PoE/PoE+/4PPoE), applicabilité en fonction de l'installation et de la dissipation thermique Explication des termes utilisés • CAT7A : Catégorie de câble avec une fréquence maximale de 1 000 MHz selon la classification des catégories pour le câblage de données. • S/FTP (PiMF) : construction de blindage avec une feuille par paire de fils et un blindage tressé autour du câble. • Duplex : Version dans laquelle deux câbles réseau complètement séparés sont contenus en parallèle dans une gaine. • LSZH : Veste sans halogène qui génère moins de fumée en cas d'incendie et produit des gaz moins corrosifs que les vestes contenant des halogènes. • AWG 23/1 : Calibre de fil avec un conducteur solide par âme, destiné à une installation fixe et à une terminaison LSA. • CPR : Règlement européen sur les produits de construction qui classe entre autres le comportement au feu des câbles via EN 50575. Poser une question produit
