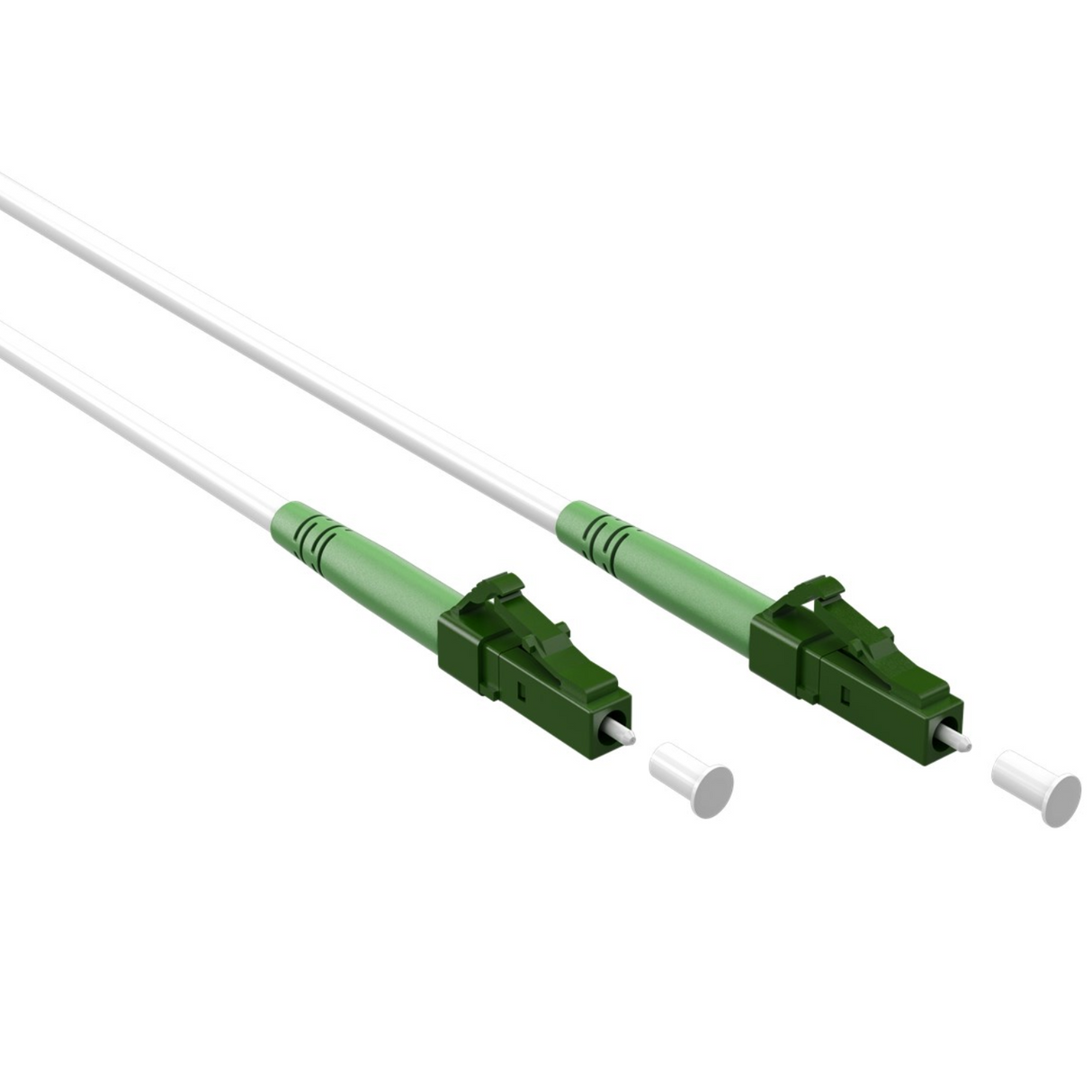

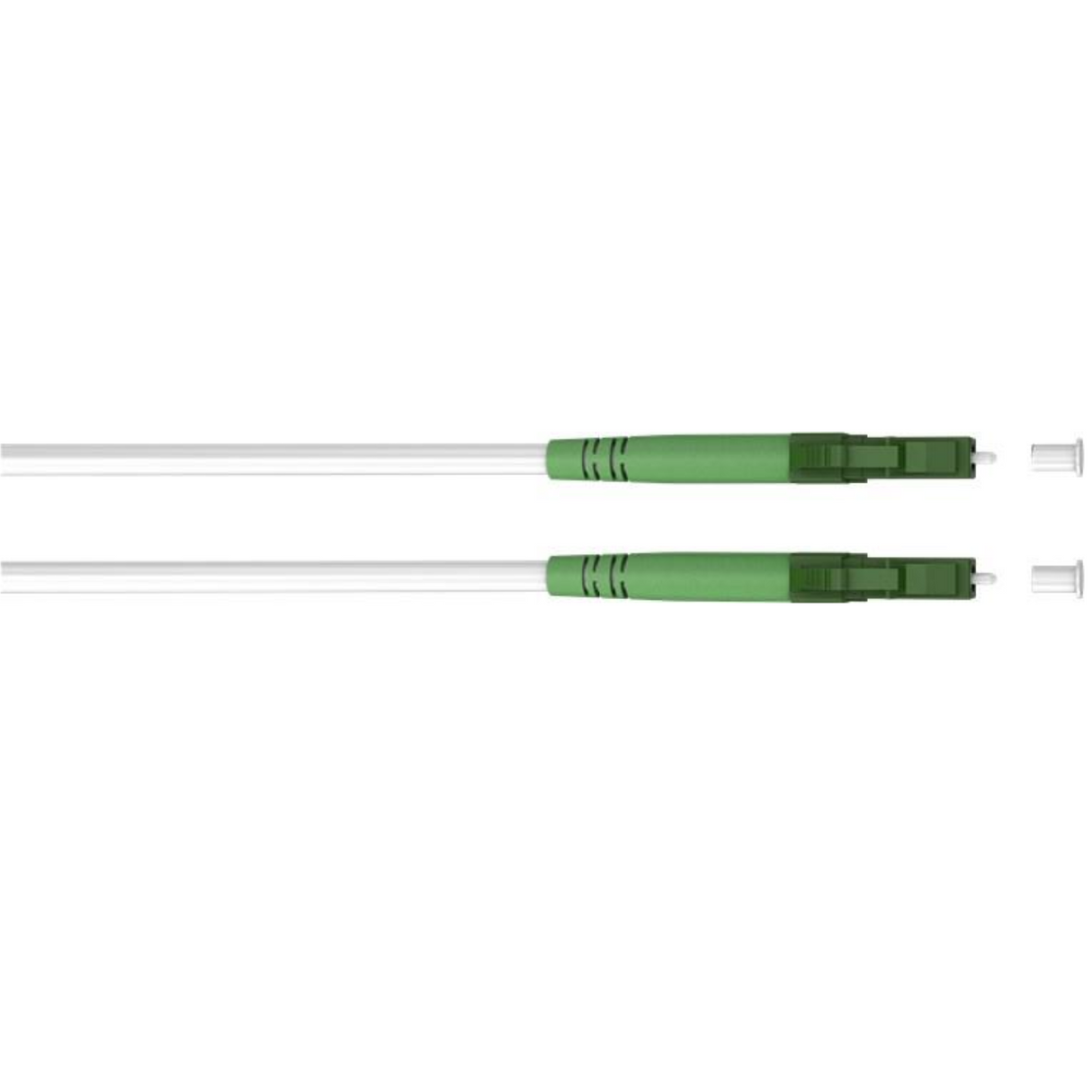

Câble fibre optique Imp - lc-apc

Ce câble de raccordement à fibre optique est destiné à réaliser une connexion FTTH monomode entre un point de connexion à fibre optique et un équipement actif tel qu'un ONT ou un modem dans un environnement de câblage structuré conformément à la norme ISO CEI 11801. Le câble est conçu comme une configuration simplex avec des connecteurs LC-APC (8°) des deux côtés et convient aux applications OS2 monomodes (9/125 µm). La connexion est une connexion fibre optique LC-APC à LC-APC et est utilisée pour les installations FTTH, FTTB et FTTx dans les habitations, les bureaux et les locaux techniques. La gaine LSZH rend le câble adapté à une utilisation en intérieur avec un faible dégagement de fumée et des propriétés sans halogène conformément aux directives CEI. La fibre optimisée pour la courbure G.657.A2 utilisée permet un rayon de courbure statique minimum de 30 mm sans augmenter l'amortissement. Spécifications • Type de câble câble patch fibre optique • Version Simplex • Type de fibre monomode 9/125 µm • Catégorie OS2 selon ITU-T G.657.A2 • Côté connecteur 1 LC-APC (8°) • Côté connecteur 2 LC-APC (8°) • Norme connecteur IEC 61754-20 • Finition connecteur APC (coudé 8° poli) • Virole céramique (zircone) • Diamètre du câble env. 3 mm • Matériau de la gaine LSZH • Couleur blanc • Rayon de courbure minimum statique 30 mm • Température de fonctionnement −40 à 85 °C • Protocole de mesure protocole de test individuel avec perte d'insertion et perte de réflexion • Réducteur de traction renforcé avec du fil d'aramide Normes CEI • Spécification CEI 60793-2 de la fibre optique monomode • Définition CEI 61754-20 de l'interface du connecteur LC • Propriétés ignifuges des câbles CEI 60332-1 • CEI Détermination 60754-2 des matériaux sans halogène • Détermination CEI 61034 du développement de fumée Explication des termes • Connecteur fibre optique LC-APC avec biseautage 8° pour une faible réflexion et une atténuation de retour élevée • Catégorie monomode OS2 adaptée à la transmission à 1310 et 1550 nm sur de longues distances • Fibre monomode optimisée pour la courbure G.657.A2 avec un rayon de courbure minimum plus petit, compatible avec G.652.D • FTTH Fiber To The Home, connexion par fibre optique dans la maison • Atténuation optique de la perte d'insertion à la transition entre les composants de la fibre optique • Degré de perte de réflexion selon lequel la lumière réfléchie est supprimée lors d'une connexion • Gaine LSZH à faible fumée et sans halogène, sans halogène et avec un faible développement de fumée Explication générale des câbles à fibre optique • La fibre optique transporte les données via des signaux lumineux au lieu de signaux électriques • La fibre optique monomode utilise un seul chemin lumineux et convient aux longues distances et aux connexions de base • La fibre multimode utilise plusieurs chemins lumineux et convient aux distances plus courtes dans les bâtiments et les centres de données • Connecteur fibre optique compact LC avec verrouillage à pression • Connecteur fibre optique rectangulaire SC avec verrouillage push-pull • Connecteur fibre optique circulaire ST avec verrouillage à baïonnette • Connecteur fibre optique FC avec verrouillage à vis • Fibre optique simplex simple pour la transmission de données dans un sens • Deux fibres duplex pour une communication simultanée dans les deux sens Explication des catégories OM (fibre optique multimode) OM signifie Optical Multimode et décrit la qualité technique de la fibre optique multimode. La catégorie OM détermine le débit de données maximum, la bande passante et la distance de transmission. Les catégories OM supérieures offrent de meilleures performances à des vitesses plus élevées. • Fibre optique multimode OM1 avec un coeur de 62,5 µm et une bande passante d'environ 200 MHz·km. • Fibre optique multimode OM2 avec un coeur de 50 µm et une bande passante d'environ 500 MHz·km. • Fibre optique multimode optimisée laser OM3 adaptée à 10 Gb/s jusqu'à environ 300 mètres. • Fibre multimode optimisée par laser à bande passante supérieure améliorée OM4 pour les environnements de centres de données. • Fibre multimode large bande OM5 conçue pour une utilisation multi-longueurs d'onde via la technologie SWDM. Poser une question sur le produit
