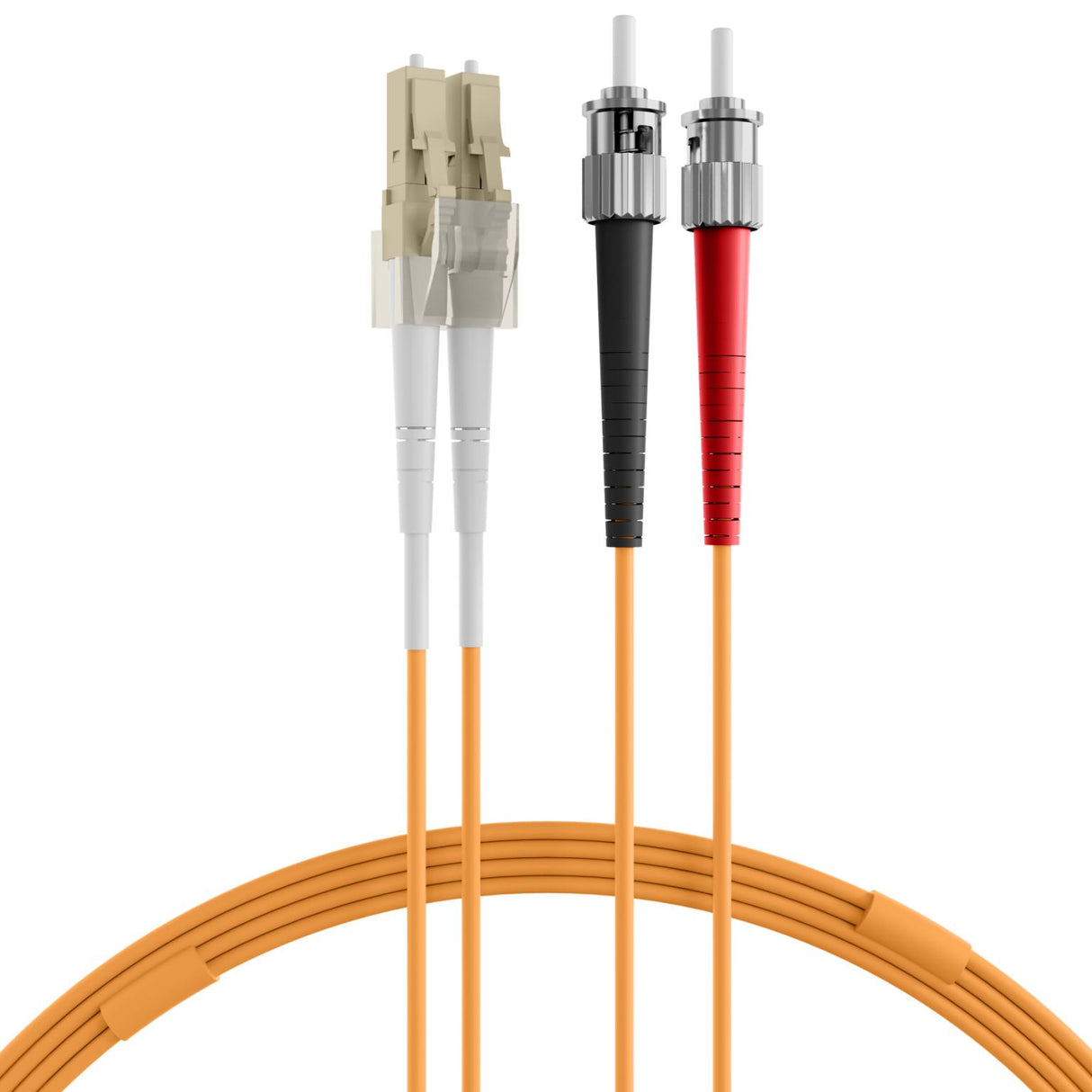

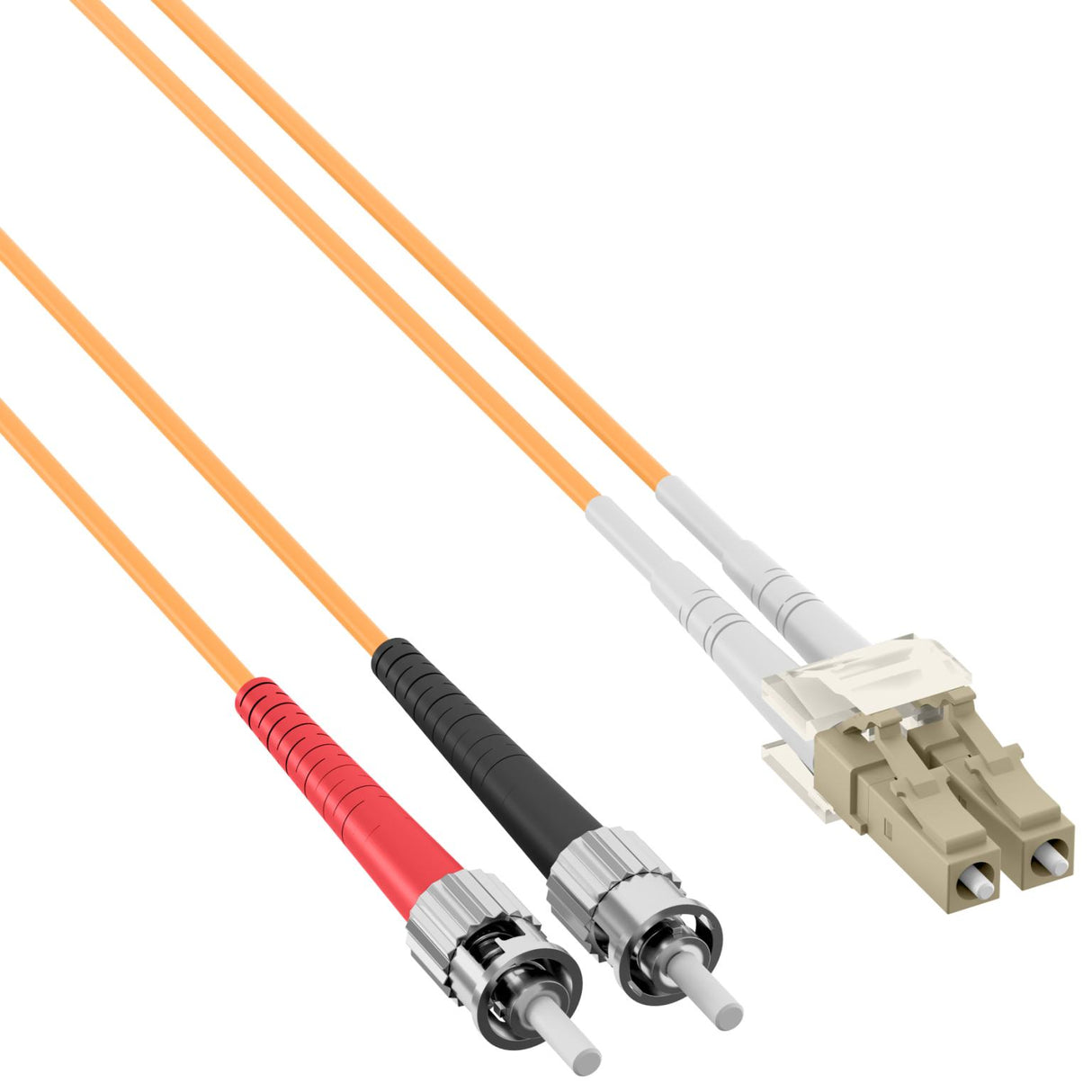

Câble fibre optique E-vision - lc st - om2

Ce câble de raccordement à fibre optique est destiné à établir une connexion courte entre une interface à fibre optique passive et un port réseau actif dans un environnement de câblage structuré selon la norme ISO CEI 11801. Le câble est conçu comme une connexion duplex avec des connecteurs LC-duplex et ST et convient aux applications OM2 multimodes. La connexion est une connexion à fibre optique LC-ST et convient à une utilisation avec des équipements à fibre optique standard tels que des commutateurs, des convertisseurs de média et des panneaux de brassage. La gaine LSZH rend le câble adapté aux installations où un faible dégagement de fumée et un matériau sans halogène sont requis. Spécifications • Type de câble câble patch fibre optique • Version duplex pour transmission et réception simultanées • Type de fibre multimode 50/125 µm • Catégorie OM2 • Nombre de fibres 2 • Côté connecteur 1 LC duplex • Côté connecteur 2 ST • Norme du connecteur IEC 61754-20 et IEC 61754-2 • Finition du connecteur UPC • Matériau du connecteur virole en céramique • Type de câble I-V(ZN)H • Diamètre du câble 2,0 mm • Matériau de la gaine LSZH • Construction de la gaine zip-twin • Couleur de la gaine orange • Fil aramide anti-traction avec protection anti-torsion attachée • Force de traction maximale 160 N • Rayon de courbure dynamique 20× OD • Rayon de courbure statique 10× OD • Température de fonctionnement −20 à 70 °C • Température de stockage −20 à 85 °C • Classe de qualité multimode A/1 • Immunité EMI totale immunité aux interférences électriques et électromagnétiques • État du test 100 % testé avec rapport de mesure individuel Normes CEI • Spécification CEI 60793-2 du cœur et de la structure de la fibre optique • Définition CEI 60793-2-10 de la fibre OM2 de type A1a.1 • Définition CEI 61754-20 de l'interface du connecteur LC • Définition CEI 61754-2 de l'interface du connecteur ST • Classe de performance CEI 61753-222-2 A/1 pour les connecteurs multimodes • Propriétés sans halogène CEI 60754-1 • CEI 61034-1 à faible dégagement de fumée Normes EN • EN 50265-2-1 comportement ignifuge des gaines de câbles • EN 50267-2-3 matériaux de gaine sans halogène Explication des termes • Connexion fibre optique LC-ST avec un connecteur LC d'un côté et un connecteur ST de l'autre côté • Duplex de deux fibres optiques séparées où une fibre transmet et l'autre reçoit • Type de fibre optique multimode 50/125 µm pour court à moyen distances à l'intérieur des bâtiments • Catégorie de fibre optique multimode OM2 selon CEI 60793-2-10 type A1a.1 pour câblage structuré • Matériau de gaine LSZH avec faible dégagement de fumée et sans substances contenant des halogènes • Support de précision avec virole en céramique qui maintient la fibre optique avec précision au centre pour une transmission stable du signal • Transmission du signal avec immunité EMI via la lumière sans être influencé par les courants électriques et les champs magnétiques • Rayon de courbure minimum du câble pour éviter les micro-courbures et l'amortissement supplémentaire • Rayon de courbure statique minimum courbure après l'installation et la fixation du câble • Rayon de courbure dynamique minimum lors de l'installation ou du déplacement du câble • Classe de qualité A/1 pour connecteurs multimodes avec tolérances strictes • Type de câble I-V(ZN)H Désignation européenne pour câble à fibre optique sans halogène pour installations intérieures Explication générale des câbles à fibre optique • Connecteur fibre optique compact LC avec verrouillage à pression pour une densité de ports élevée • Connecteur fibre optique rectangulaire SC avec verrouillage push-pull pour panneaux de brassage • Connecteur fibre optique circulaire ST avec verrouillage à baïonnette pour installations anciennes • Connecteur fibre optique E2000 avec capot de protection pour une faible réflexion et une sécurité supplémentaire • Connecteur fibre optique multiple MPO / MTP pour une densité de fibre élevée dans les centres de données • Fibre optique simplex pour la transmission de données dans une direction • Fibre optique duplex à deux fibres pour une communication simultanée dans les deux sens • Fibre optique multimode pour les courtes et moyennes distances dans les bâtiments • Fibre optique monomode pour les longues distances et les connexions de base Explication des catégories OM • Fibre optique multimode OM1 62,5/125 µm adapté jusqu'à environ 275 m à 1 Gb et environ 33 m à 10 Gb • Fibre optique multimode OM2 50/125 µm adapté jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb • Fibre multimode optimisée laser OM3 adaptée jusqu'à environ 300 m à 10 Gb, environ 100 m à 40 Gb et environ 100 m à 100 Gb • Fibre multimode optimisée par laser améliorée OM4, adaptée jusqu'à environ 400 m pour 10 Gb et environ 150 m pour 40 Gb • Fibre multimode large bande OM5 avec un cœur de 50/125 µm, adaptée jusqu'à environ 400 m pour 10 Gb et environ 150 m pour 40 Gb, conçue pour une transmission simultanée sur plusieurs longueurs d'onde courtes en intérieur une fibre multimode selon le multiplexage par répartition en longueur d'onde courte Poser une question sur le produit
