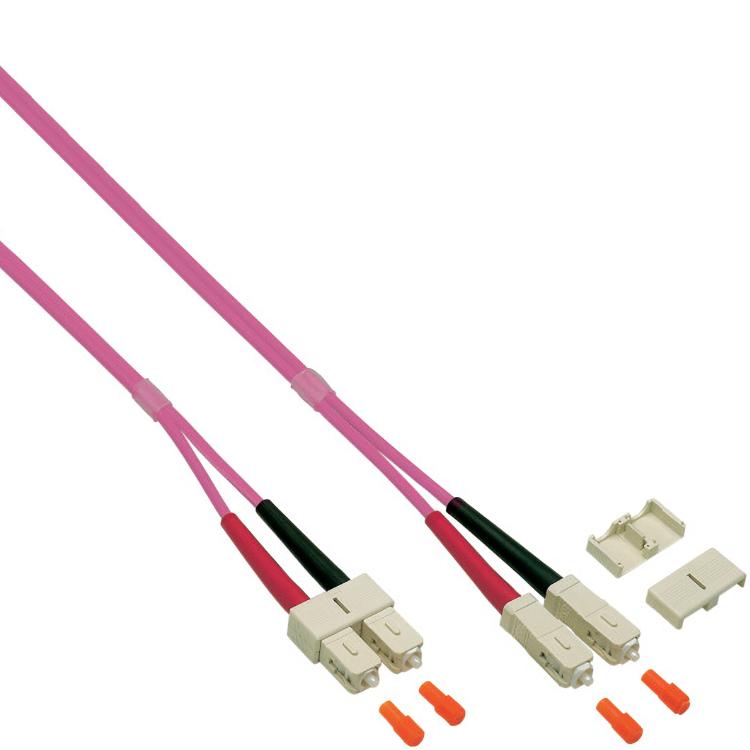

Câble fibre optique Abi - sc - om4

Ce câble de raccordement à fibre optique est destiné à établir une connexion courte entre une interface à fibre optique passive et un port réseau actif dans un environnement de câblage structuré selon la norme ISO CEI 11801. Le câble est conçu comme une connexion duplex avec des connecteurs duplex SC des deux côtés et convient aux applications OM4 multimodes. La connexion est une connexion à fibre optique SC-SC et convient à une utilisation avec des équipements à fibre optique standard tels que des commutateurs, des convertisseurs de média et des panneaux de brassage. La gaine LSZH rend le câble adapté aux installations où un faible dégagement de fumée et un matériau sans halogène sont requis. Spécifications • Type de câble câble patch fibre optique • Version duplex pour transmission et réception simultanées • Type de fibre multimode 50/125 µm • Catégorie OM4 • Nombre de fibres 2 • Côté connecteur 1 SC duplex • Côté connecteur 2 SC duplex • Norme du connecteur CEI 61754-4 • Finition du connecteur UPC • Matériau du connecteur virole en céramique • Type de câble I-V(ZN)H • Diamètre du câble 3,0 mm • Matériau de la gaine LSZH • Construction de la gaine duplex zip-twin • Couleur de la gaine erika-violet • Fil aramide anti-traction avec protection contre le pliage attachée • Force de traction maximale 160 N • Rayon de courbure dynamique 20× OD • Rayon de courbure statique 10× OD • Température de fonctionnement −20 à 70 °C • Température de stockage −20 à 85 °C • Classe de qualité multimode A/1 selon CEI 61753-222-2 • Immunité EMI immunité totale aux interférences électriques et électromagnétiques • Statut du test 100 % testé avec rapport de mesure individuel Normes CEI • Spécification CEI 60793-2 du noyau de fibre optique et de la structure de la fibre • Définition CEI 60793-2-10 des fibres multimodes de type A1a.2 et A1a.3 pour OM4 • Définition CEI 61754-4 de l'interface du connecteur SC • Classe de performance CEI 61753-222-2 A/1 pour les connecteurs multimodes • CEI 60754-1 propriétés sans halogène • Normes EN IEC 61034-1 à faible dégagement de fumée • EN 50265-2-1 comportement ignifuge des gaines de câbles • EN 50267-2-3 matériaux de gaine sans halogène Explication des termes • Connexion fibre optique SC-SC avec un câble des deux côtés Connecteur SC • Duplex deux fibres optiques séparées où une fibre transmet et l'autre reçoit • Type de fibre optique multimode 50/125 µm avec 50 µm noyau pour des bandes passantes élevées dans les installations de bâtiment • Catégorie multimode optimisée par laser améliorée OM4 selon CEI 60793-2-10 types A1a.2 et A1a.3 • Polissage droit UPC du connecteur pour une faible perte d'insertion • Matériau de gaine LSZH avec faible dégagement de fumée et sans substances contenant des halogènes • Support de précision à virole en céramique qui centre précisément la fibre optique pour une transmission stable du signal • Transmission du signal d'immunité EMI via la lumière sans influence des champs électriques et électromagnétiques • Rayon de courbure minimum du câble courbure pour éviter une atténuation supplémentaire et des dommages aux fibres • Rayon de courbure statique minimum après l'installation et la fixation du câble • Rayon de courbure dynamique minimum lors de l'installation ou du mouvement du câble • Classe de qualité A/1 pour connecteurs multimodes avec tolérances strictes • Type de câble I-V(ZN)H Désignation européenne pour les câbles à fibre optique sans halogène pour installations intérieures • Norme internationale ISO/IEC 11801 décrivant la structure, la topologie et la disposition des composants des systèmes de câblage structurés pour les réseaux de communication de données dans les bâtiments et les campus Explication générale des câbles à fibre optique • Connecteur fibre optique compact LC avec verrouillage par clic pour une densité de ports élevée • Connecteur fibre optique rectangulaire SC avec verrouillage push-pull pour panneaux de brassage • Connecteur fibre optique rond ST avec verrouillage à baïonnette pour les installations plus anciennes • Connecteur fibre optique E2000® avec capot de protection pour une faible réflexion et une sécurité supplémentaire • Connecteur fibre optique multiple MPO / MTP pour une densité de fibre élevée dans les centres de données • Fibre simplex simple pour la transmission de données dans une direction • Duplex deux fibres pour une communication simultanée dans dans les deux sens • Fibre optique multimode de type fibre optique pour les courtes et moyennes distances à l'intérieur des bâtiments • Fibre optique monomode de type fibre optique pour les longues distances et les connexions de base Explication des catégories OM • Fibre optique multimode OM1 62,5/125 µm adaptée jusqu'à environ 275 m à 1 Gb et environ 33 m à 10 Gb • Fibre optique multimode OM2 50/125 µm adaptée jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb • Fibre multimode optimisée laser OM3 adaptée jusqu'à environ 300 m à 10 Gb, environ 100 m pour 40 Gb et environ 100 m pour 100 Gb • Fibre multimode optimisée laser améliorée OM4 adaptée jusqu'à environ 400 m pour 10 Gb et environ 150 m pour 40 Gb • Fibre multimode large bande OM5 avec le mêmes distances que l'OM4, conçu pour la transmission sur plusieurs longueurs d'onde courtes au sein d'une fibre selon SWDM Poser une question sur le produit
