Câble fibre optique Abi - monomode - os2

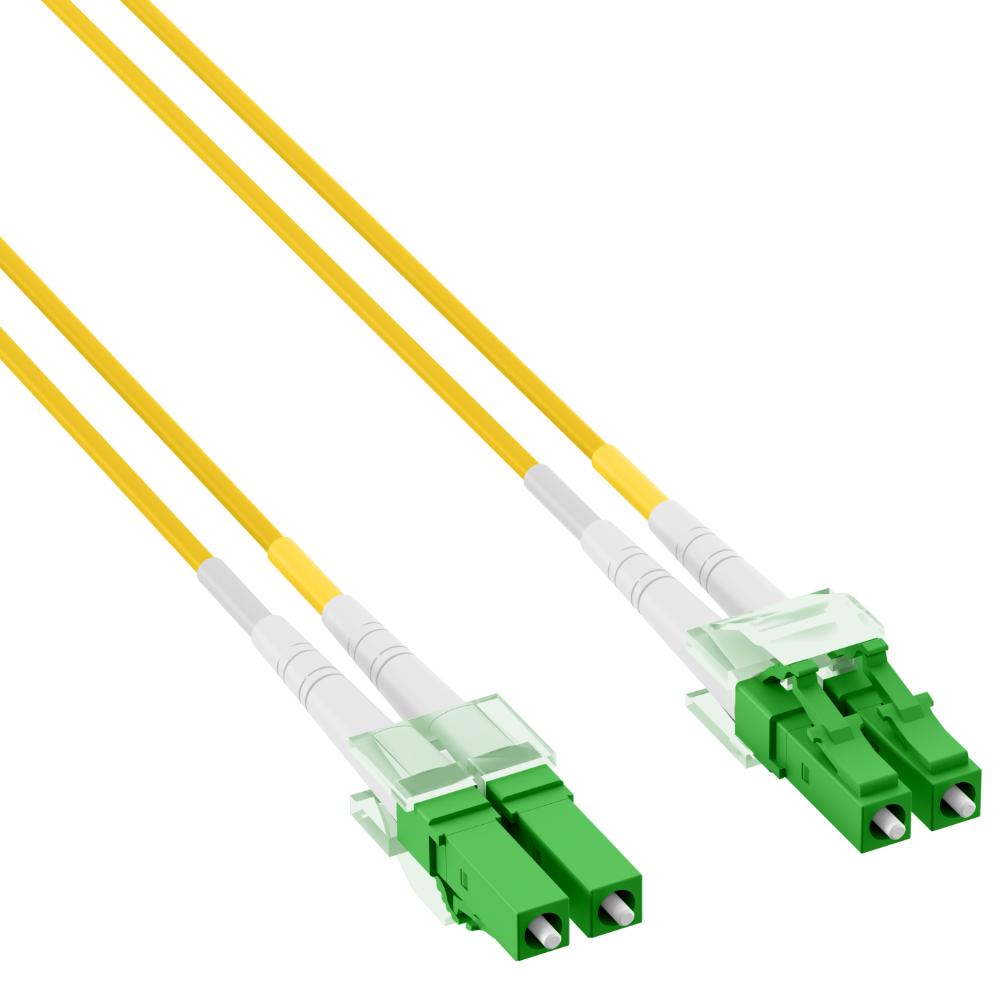

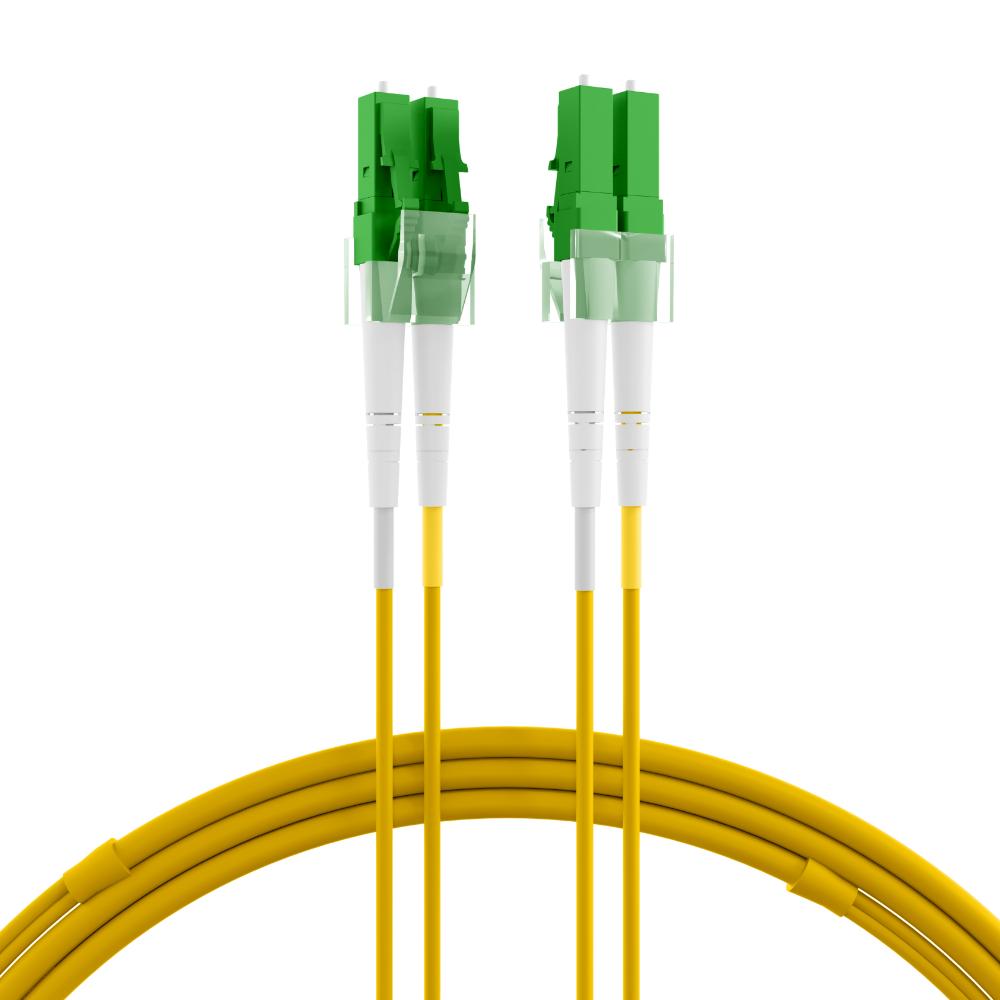

Ce câble de raccordement à fibre optique est destiné à établir une connexion courte entre une interface à fibre optique passive et un port réseau actif dans un environnement de câblage structuré selon la norme ISO CEI 11801. Le câble est conçu comme une connexion duplex avec 2 connecteurs APC LC-duplex et convient aux applications OS2 G652D monomodes. La connexion concerne une connexion fibre optique LC/APC-LC/APC avec un angle de polissage APC de 8°, destinée aux applications où une faible réflexion et une qualité de signal stable sont requises. La gaine LSZH rend le câble adapté aux installations où un faible dégagement de fumée et un matériau sans halogène sont requis. Caractéristiques • Type de câble câble patch fibre optique • Version duplex pour émission et réception simultanées • Type de fibre monomode 9/125 µm • Catégorie OS2 G652D • Nombre de fibres 2 • Côté connecteur 1 2× LC duplex APC 8° • Côté connecteur 2 2× LC duplex APC 8° • Norme du connecteur IEC 61754-20 • Finition du connecteur APC • Matériau du connecteur férule céramique • Type de câble I-V(ZN)H • Câble diamètre 2,0 mm • Matériau de la gaine LSZH • Construction de la gaine zip-twin • Couleur de la gaine jaune • Fil d'aramide anti-traction avec protection anti-torsion attachée • Force de traction maximale 160 N • Rayon de courbure dynamique 20× OD • Rayon de courbure statique 10× OD • Température de fonctionnement −20 à 70 °C • Température de stockage −20 à 85 °C • Classe de qualité monomode B/2 • Immunité EMI immunité totale aux interférences électriques et électromagnétiques • Insertion atténuation 1310 nm inférieure à 0,3 dB • Conformité ISO IEC 11801 • Classement au feu EN 50265-2-1 et EN 50267-2-3 • Test 100% testé avec rapport de mesure individuel Normes CEI • Spécification CEI 60793-2 du cœur et de la structure de la fibre optique • Définition CEI 60793-2-50 de la fibre monomode type G652D • CEI Définition 61754-20 de l'interface du connecteur LC • CEI 61753-1 classe de performance B/2 pour les connecteurs monomodes • CEI 60754-1 propriétés sans halogène • CEI 61034-1 normes EN à faible dégagement de fumée • EN 50265-2-1 comportement ignifuge des gaines de câbles • EN 50267-2-3 matériaux de gaine sans halogène Explication des termes • 2× LC duplex APC deux Connecteurs LC par côté avec un angle de polissage incliné de 8° pour une faible réflexion • Contact physique incliné APC avec polissage de la surface d'extrémité inclinée pour réduire la réflexion arrière • Duplex à deux fibres de verre séparées où une fibre transmet et l'autre reçoit • Type de fibre optique monomode 9/125 µm avec un très petit noyau pour la transmission sur de longues distances • Fibre optique monomode OS2 G652D à faible atténuation, adaptée à la transmission sur 1310 nm et 1550 nm dans le backbone et connexions longue distance • Matériau de gaine LSZH avec faible dégagement de fumée et sans substances contenant des halogènes • Support de précision avec virole en céramique qui centre précisément la fibre optique pour une transmission stable du signal • Transmission du signal avec immunité aux EMI par la lumière sans influence des courants électriques et des champs magnétiques • Rayon de courbure minimum du câble pour éviter les micro-courbures et l'amortissement supplémentaire • Rayon de courbure statique minimum après l'installation et la fixation du câble • Rayon de courbure dynamique minimum pendant l'installation ou le déplacement du câble • Classe de qualité B/2 pour monomode connecteurs avec tolérances strictes • Type de câble I-V(ZN)H Désignation européenne pour câble à fibre optique sans halogène pour installations intérieures Explication générale des câbles à fibre optique • Connecteur fibre optique compact LC avec verrouillage à pression pour une densité de ports élevée • Connecteur fibre optique rectangulaire SC avec verrouillage push-pull pour panneaux de brassage • Connecteur fibre optique circulaire ST avec verrouillage à baïonnette pour installations anciennes • Connecteur fibre optique FC avec raccord à vis pour applications de mesure et industrielles • Connecteur fibre optique E2000 avec capuchon de protection pour une faible réflexion et une sécurité supplémentaire • Fibre multiple MPO / MTP connecteur optique pour fibre haute densité dans les centres de données • Fibre optique simplex simple pour transmission de données dans une direction • Deux fibres optiques duplex pour une communication simultanée dans les deux sens • Type de fibre optique multimode pour les courtes et moyennes distances à l'intérieur des bâtiments • Type de fibre optique monomode pour les longues distances et les connexions de base Explication des catégories OS • Fibre optique monomode OS1 pour les installations intérieures, avec une atténuation plus élevée que OS2, adaptée jusqu'à environ 10 km lors de la transmission à 1310 nm, appliquée dans les bâtiments et les environnements de campus • Fibre optique monomode OS2 à faible atténuation, spécifiée pour la transmission sur 1310 nm et 1550 nm, adaptés à 40 km et plus en fonction de la puissance de transmission et des modules optiques utilisés, utilisés dans les connexions backbone, métro et longue distance Poser une question sur le produit
