Câble coaxial Abi

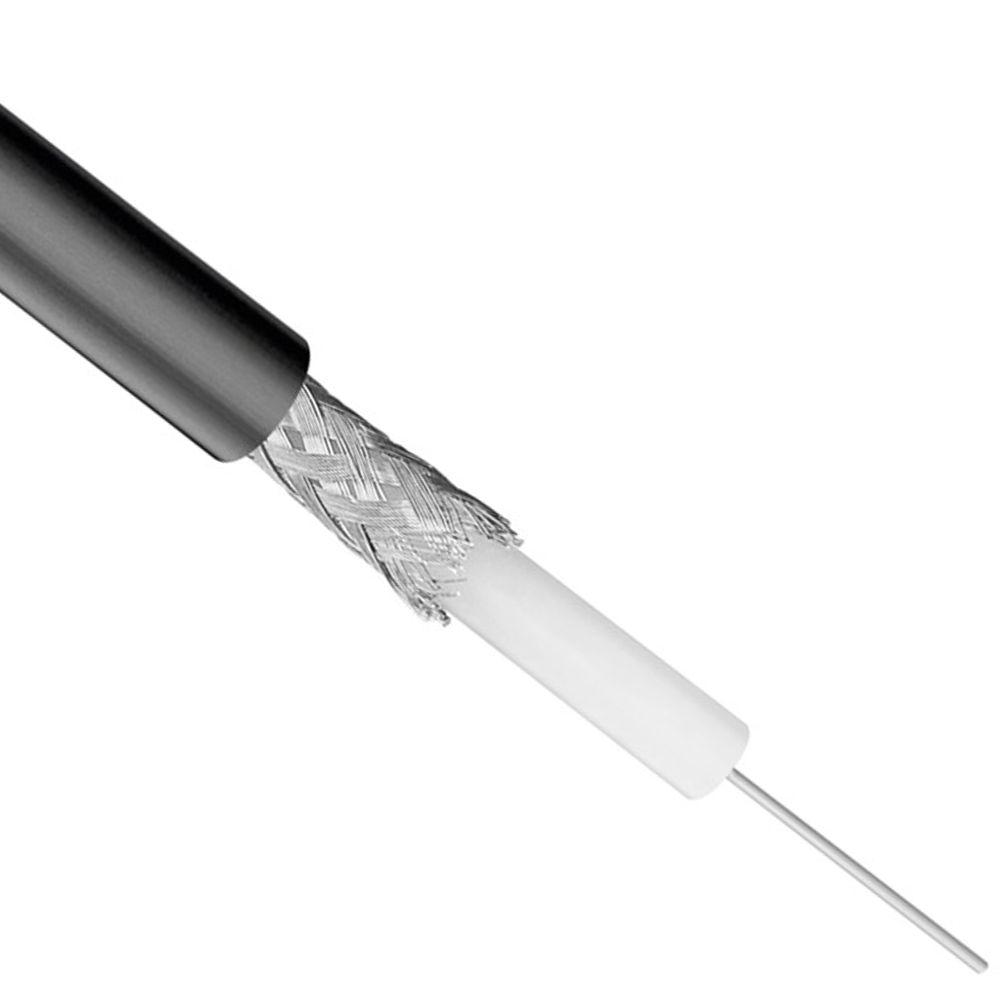

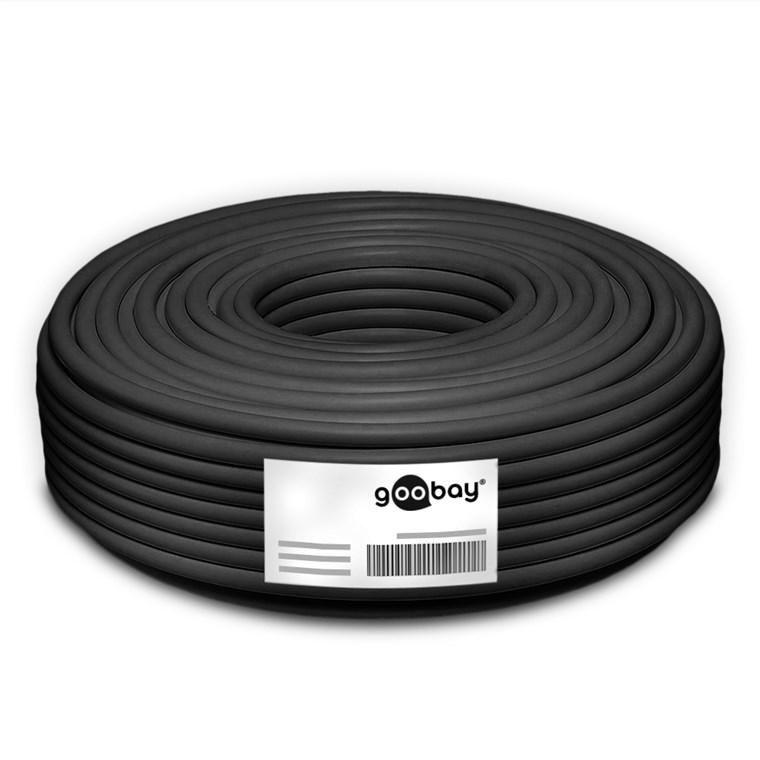

Ce câble coaxial de type RG59 est destiné aux installations A/V 75 Ω, CCTV et SAT et câbles de base au sein des systèmes DVB. Le câble a une impédance de 75 Ω, un blindage d'environ 80 dB et est équipé d'un double blindage. La construction flexible avec un diamètre extérieur de 6,2 mm facilite l'installation dans les tuyaux et les goulottes de câbles. Le câble est conforme à la classe de feu Eca CPR (EN 50575) et convient à une installation permanente en intérieur. Livré sous forme d'anneau de câble, longueur 100 mètres. Spécifications • Type de câble Type RG59 • Impédance 75 Ω (±3 Ω) • Classe de blindage Installation numérique standard • Valeur dB env. 80 dB • Type de blindage 1 Feuille (aluminium) 9 µm Al / 15 µm PET / 9 µm Al, largeur 14 mm • Type de blindage 2 Gaine tressée (aluminium) 128x (16×8×0,12 mm), pas 28,8 mm • Conducteur interne + diamètre CCS, 0,58–0,60 mm • PE solide diélectrique, 3,7 mm • Diamètre extérieur 6,15–6,2 mm • Classe de feu CPR Eca (EN 50575) • Tension nominale 30 V • Résistance DC du conducteur interne 216 Ω/km • Résistance du blindage DC 32 Ω/km • Vitesse de propagation 67% • Perte de réflexion ≥15 dB (5–2150 MHz) • Température -20 °C à 70 °C • Homologations CE • Longueur 100 mètres Atténuation (max. dB/100 m) • 50 MHz – 8,5 dB • 100 MHz – 11,8 dB • 200 MHz – 16,5 dB • 450 MHz – 26,0 dB • 800 MHz – 35,8 dB • 860 MHz – 37,2 dB • 1 000 MHz – 39,5 dB Application Convient pour connecter ou étendre des caméras de surveillance (CCTV), signaux vidéo analogiques et connexions d'antenne de base. En raison de son diamètre extérieur relativement petit et de sa structure flexible, le câble est facile à utiliser dans les installations existantes et les applications de patch. Explication des termes utilisés DVB Norme de télévision numérique pour le satellite, le câble et l'éther. Convient pour la réception de Full HD (1080p), Ultra HD 4K et 8K via des installations DVB ; la résolution dépend du signal fourni. Impédance (75 Ω) Résistance caractéristique du système coaxial ; 75 Ω est utilisé dans les systèmes de télévision et vidéo pour limiter les réflexions et la perte de signal. Blindage La combinaison d'une feuille d'aluminium et d'une gaine tressée limite le rayonnement des signaux externes et réduit les interférences dans les signaux vidéo numériques et analogiques. CPR / EN 50575 Classement européen au feu des câbles en installation fixe. La classe incendie Eca répond aux exigences minimales de sécurité incendie au sein des bâtiments. Noyau en acier CCS avec revêtement en cuivre ; appliqué à des fréquences plus élevées où la conduction a lieu principalement à la surface. Explication générale du câble coaxial Un câble coaxial se compose d'un conducteur intérieur central, d'un diélectrique, d'une ou plusieurs couches de blindage et d'une gaine extérieure de protection. Cette structure garantit une conduction contrôlée du signal avec un rayonnement minimal et une faible atténuation. Le type RG58 est un câble de 50 Ω d'un diamètre extérieur d'environ 5 mm pour les applications RF et de mesure. Le type RG59 est un câble de 75 Ω avec un diamètre plus petit et une plus grande flexibilité, adapté aux installations de base de télévision et de vidéosurveillance. Le type RG6 est un câble de 75 Ω d'un diamètre extérieur d'environ 7 mm pour les applications numériques DVB et satellite avec une atténuation plus faible sur de plus longues distances. COAX9 est un câble de 75 Ω avec une valeur de blindage élevée (généralement 100 dB, classe A) et est utilisé dans des environnements avec des charges électromagnétiques accrues, comme les signaux proches du LTE et de la 5G. Poser une question sur le produit
