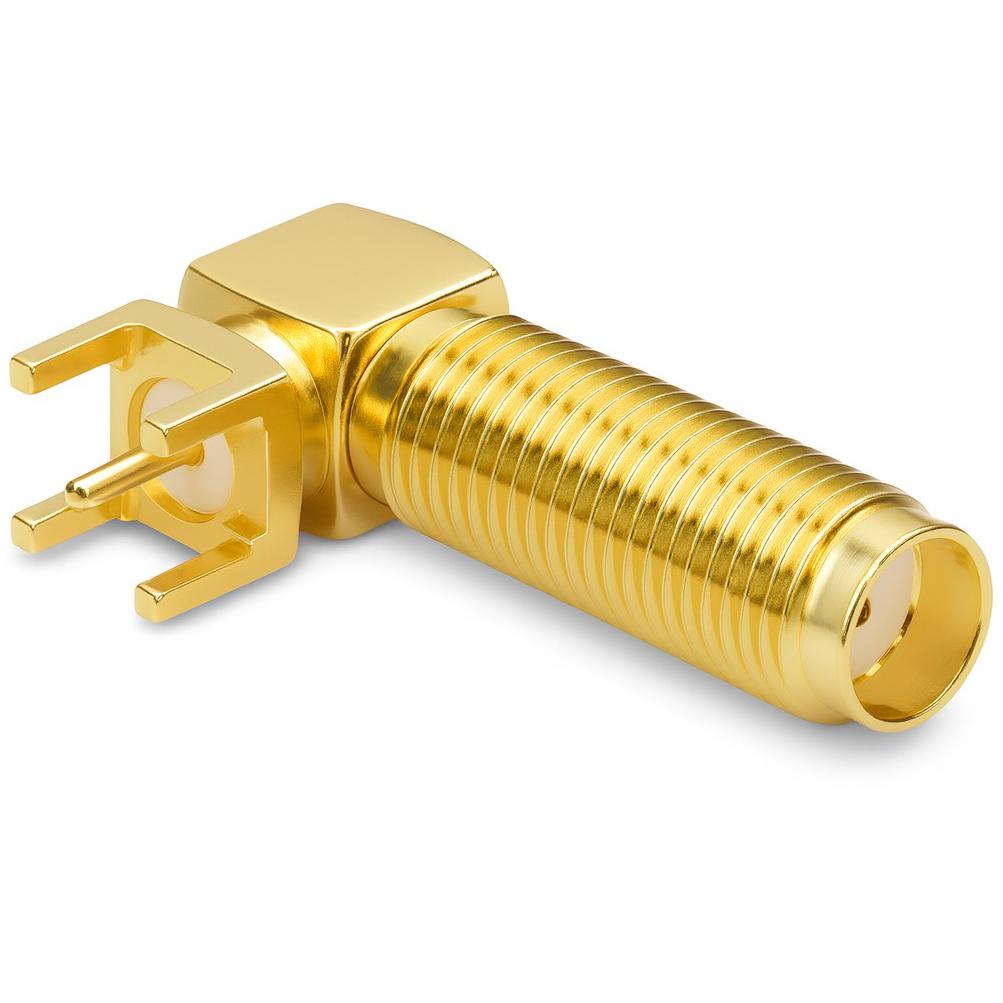

Prise Abi SMA

Cette prise SMA de Delock est destinée au soudage sur des cartes de circuits imprimés dans les applications radiofréquence. Grâce à sa conception pour le montage sur PCB à un angle de 90 degrés, ce connecteur convient aux situations où une connexion RF compacte et fixe est requise. Le connecteur est conçu comme une prise SMA avec une impédance de 50 ohms et convient pour une utilisation dans les modules RF, les équipements de mesure et l'électronique de communication. La construction est conçue pour être montée sur des circuits imprimés comportant plusieurs points de soudure. La version avec une broche en laiton plaqué or, un isolant PTFE et un boîtier en laiton plaqué or convient aux applications où la stabilité électrique et la résistance à la température sont importantes. Le connecteur est utilisé dans les ensembles électroniques fixes. Applications • Montage sur PCB de connexions SMA dans l'électronique RF • Équipements RF et de mesure • Modules de communication et de transmission • Electronique technique et industrielle Spécifications et caractéristiques • Type de connecteur : Jack SMA 90 degrés • Montage : Soudure sur circuit imprimé • Impédance : 50 Ohm • Plage de fréquence : 0 à 6 GHz • VSWR : 1,5 • Isolant : PTFE • Boîtier : Laiton plaqué or • Filetage : 1/4" - 36 UNS - 2A • Filetage longueur : 16 millimètres • Température de fonctionnement : -55 °C à 165 °C • Tension de claquage : 500 V / 50 Hz • Nombre de points de soudure : 5 Explication de la connexion SMA (version subminiature A) est un connecteur RF compact de 50 ohms avec filetage, souvent utilisé dans l'électronique RF, les équipements de mesure et les équipements de communication. La connexion convient au montage fixe où une connexion RF mécaniquement stable et électriquement cohérente peut être utilisée. en rouleau ou au mètre. Posez une question sur le produit.
