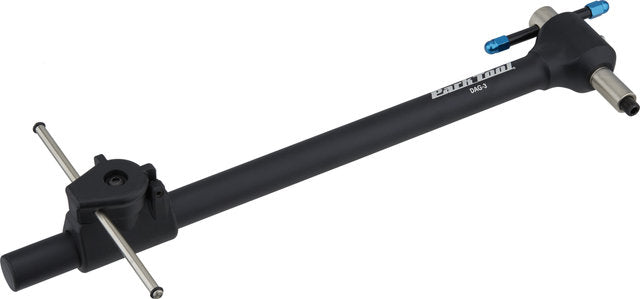

Jauge de mesure et d'alignement Parktool jour-3 pour pattes de dérailleur

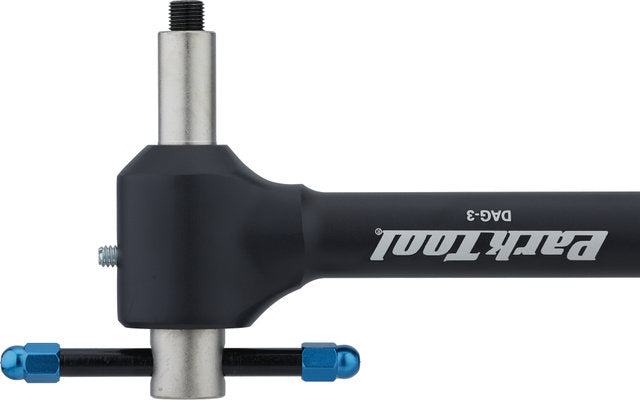

Description du produit Spécifications : Fonction : assemblage de cadre Type d'outil : jauge Compatibilité : roues de 16" à 29+ (ETRTO 317 à 630+) Taille : M10 Informations techniques : Matériau : aluminium, acier Caractéristiques : outil léger, précis et réglable de manière flexible pour aligner la patte de dérailleur. Corps long en aluminium usiné avec précision pour une mesure précise et un réglage facile avec de nombreux leviers coulissants, indicateur pliable permettant une mesure à 360 degrés, même avec des obstacles. tels que les haubans, les porte-bagages, etc. la tête basse est idéale pour les pattes de dérailleur à axe traversant et la pointe filetée M10 remplaçable Shimano Direct Mountlongueur totale 420 mm (16,5")Instructions :1. Insérez la roue dans le cadre, la jante doit être correctement alignée. 2. Retirez le dérailleur arrière de la patte de dérailleur. 3. Vissez l'axe de l'outil dans le trou de montage du dérailleur arrière. 4. Déplacez l'indicateur de manière à ce que la pointe touche le bord extérieur de la jante. 5. Rabattez l'indicateur vers le bras afin qu'il ne gêne pas. 6. Tournez l'outil de 180°. 7. Tournez l'indicateur vers la jante. Si la pointe est à moins de 4 mm du bord extérieur de la jante, la patte de dérailleur est alignée horizontalement. Si elle se trouve à 4 mm ou plus de la jante ou si elle appuie contre la jante, la patte de dérailleur est mal alignée. Dans ce cas, tournez l'indicateur vers le moyeu. Utilisez l'arbre de l'outil comme levier pour aligner correctement la patte de dérailleur. Répétez les tests et le pliage jusqu'à ce que l'écart soit inférieur à 4 mm. 8. Maintenez ensuite l'indicateur dans la même position et faites pivoter l'outil de 90° vers l'arrière. Tournez l'indicateur pour qu'il pointe vers la jante. Vérifiez et pliez ici également. Tournez l'outil à 180° et procédez de la même manière. 9. Avec la patte de dérailleur correctement alignée, la pointe de l'indicateur doit juste toucher le bord extérieur de la jante à un endroit et avoir moins de 4 mm de jeu aux trois autres positions. Vérifiez et alignez les quatre positions jusqu'à ce que cela soit atteint. Remarque du fabricant : La jante doit toujours être tournée de manière à ce que les mesures soient prises au niveau du trou de valve afin que les huit n'affectent pas la précision de la mesure. Mesurez toujours au bord extérieur de la jante pour minimiser les erreurs dues à l'inclinaison du rebord de jante. Numéro du fabricant : DAG-3 Contenu : 1 x outil d'alignement ParkTool DAG-3 pour pattes de dérailleur Poids : noir-argent : 645 g Fabricant : Park Tool Company 1185 Eagle Lake Rd Shoreview MN 55126 USA info@parktool.com Distributeur : GROFA Action Sports GmbH Otto-Hahn-Straße 17 65520 Bad Camberg Allemagne info@grofa.com
