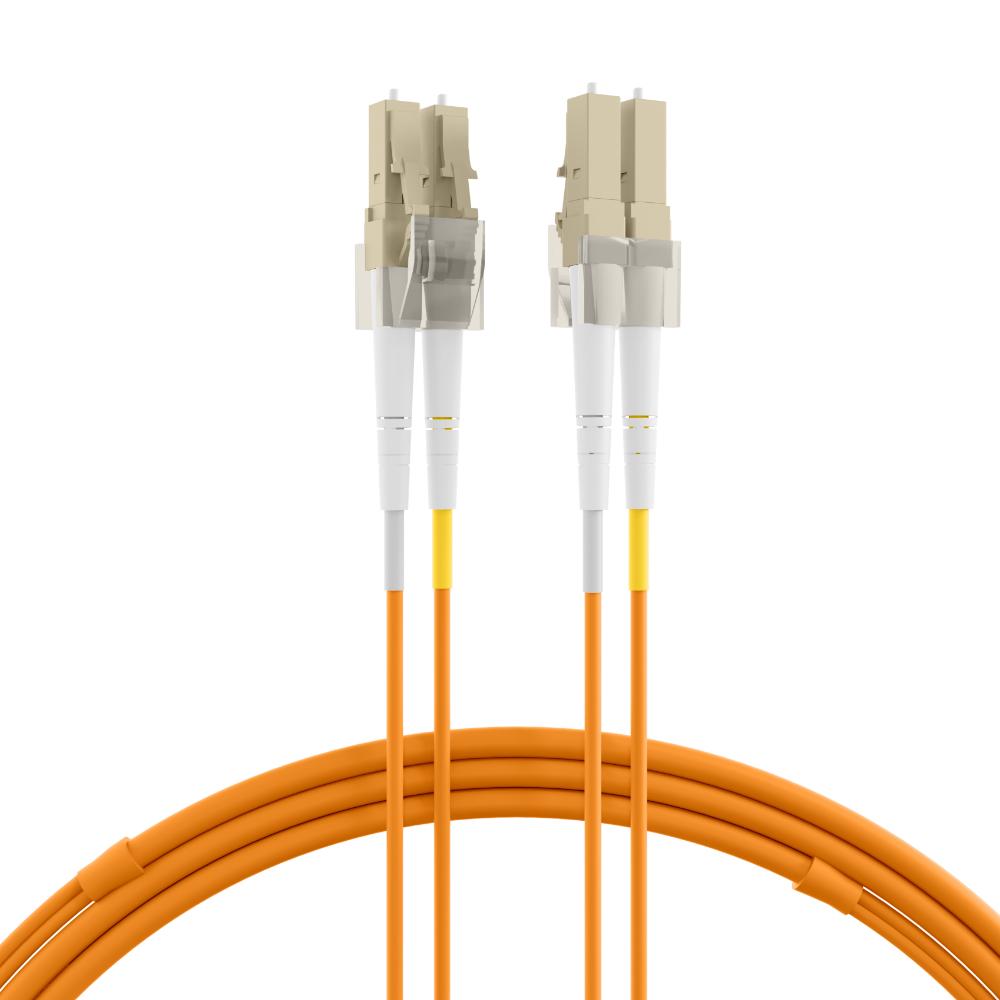

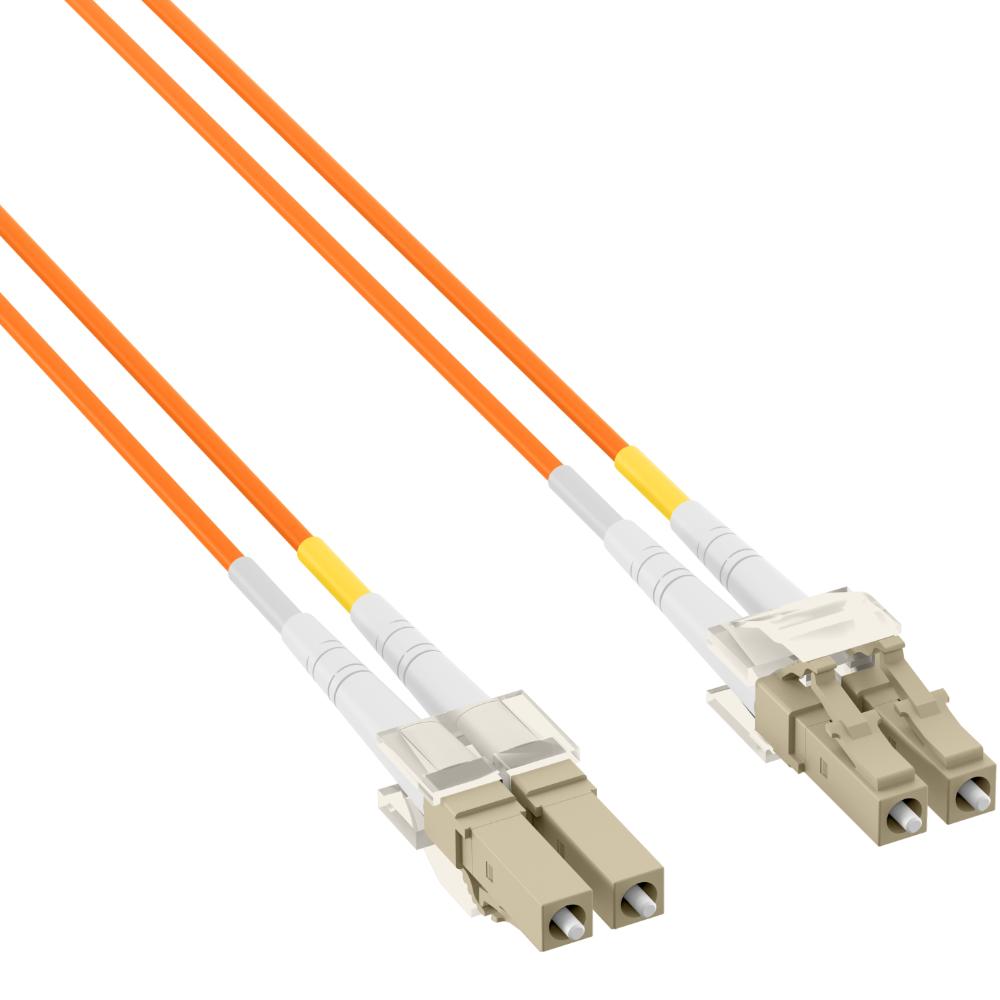

Câble fibre optique Abi - multimode - om2

Ce câble de raccordement à fibre optique est destiné à établir une connexion courte entre une interface à fibre optique passive et un port réseau actif dans un environnement de câblage structuré selon la norme ISO CEI 11801. Le câble est conçu comme une connexion duplex avec 2 connecteurs duplex LC et convient aux applications OM2 multimodes. La connexion est une connexion à fibre optique LC-LC et convient pour une utilisation avec des équipements à fibre optique standard tels que des commutateurs, des modules SFP et des panneaux de brassage. La gaine LSZH rend le câble adapté aux installations où un faible dégagement de fumée et un matériau sans halogène sont requis. Spécifications • Type de câble câble patch fibre optique • Version duplex pour transmission et réception simultanées • Type de fibre multimode 50/125 µm • Catégorie OM2 • Nombre de fibres 2 • Côté connecteur 1 2× LC duplex • Côté connecteur 2 2× LC duplex • Norme du connecteur IEC 61754-20 • Finition du connecteur UPC • Matériau du connecteur virole en céramique • Type de câble I-V(ZN)H • Diamètre du câble 2,0 mm • Matériau de la gaine LSZH • Construction de la gaine zip-twin • Couleur de la gaine orange • Fil aramide anti-traction • Force de traction maximale 160 N • Rayon de courbure dynamique 20× OD • Rayon de courbure statique 10× OD • Température de fonctionnement −20 à 70 °C • Température de stockage −20 à 85 °C • Classe de qualité multimode A/1 • Immunité EMI immunité totale aux interférences électriques et électromagnétiques • Atténuation d'insertion 850 nm inférieure à 0,3 dB • Conformité TIA EIA-568-B.3 et ISO IEC 11801 • Classification au feu GR-409-Core et OFNR-UL CSA FT4 • Test 100 % testé avec rapport de mesure individuel Normes CEI • Spécification CEI 60793-2 du noyau et de la structure de la fibre optique • Définition CEI 60793-2-10 de la fibre OM2 de type A1a.1 • Définition CEI 61754-20 de l'interface du connecteur LC • Classe de performance A/1 CEI 61753-222-2 pour les connecteurs multimodes • Propriétés sans halogène CEI 60754-1 • Normes EN à faible dégagement de fumée CEI 61034-1 • Comportement ignifuge des gaines de câble EN 50265-2-1 • Matériaux de gaine sans halogène EN 50267-2-3 Explication des termes • 2 × LC duplex, deux connecteurs LC par côté pour une connexion fibre optique full duplex • Duplex à deux fibres optiques séparées où une fibre transmet et l'autre reçoit • Construction de câble zip-twin où deux fibres optiques sont connectées en parallèle pour une installation claire • Type de fibre optique multimode 50/125 µm avec un noyau plus petit que l'OM1 pour une bande passante plus élevée • Matériau de gaine LSZH avec faible dégagement de fumée et sans substances contenant des halogènes • Support de précision à virole en céramique qui centre précisément la fibre optique pour une faible atténuation et une haute fiabilité • Transmission du signal d'immunité EMI via la lumière sans influence des courants électriques et magnétiques • Rayon de courbure minimum du câble pour éviter les micro-courbures, l'amortissement supplémentaire et les dommages aux fibres • Rayon de courbure statique minimal une fois le câble installé et fixé • Rayon de courbure dynamique minimal lors de l'installation ou du mouvement du câble • Classe de qualité A/1 classe de qualité élevée pour connecteurs multimodes avec tolérances strictes • Finition du connecteur poli plat UPC pour une transmission stable du signal multimode • Type de câble I-V(ZN)H Désignation européenne pour câble à fibre optique sans halogène pour installations intérieures • TIA EIA-568-B.3 Norme américaine pour le câblage à fibre optique structuré • Spécification GR-409-Core pour les câbles à fibre optique dans les environnements de télécommunications • Classement au feu OFNR FT4 pour utilisation dans les chemins de câbles et les colonnes montantes Explication générale des câbles à fibre optique • Connecteur fibre optique compact LC avec verrouillage par pression pour une densité de ports élevée • Connecteur fibre optique rectangulaire SC avec verrouillage push-pull pour panneaux de brassage • Connecteur fibre optique circulaire ST avec verrouillage à baïonnette pour installations anciennes • Connecteur fibre optique E2000 avec capuchon de protection pour faible réflexion et sécurité supplémentaire • Connecteur à fibres optiques multiples MPO MTP pour une densité de fibres élevée dans les centres de données • Fibre optique simplex simple pour la transmission de données dans une direction • Fibre optique duplex à deux fibres pour une communication simultanée dans les deux sens • Fibre optique multimode pour courtes et moyennes distances à l'intérieur des bâtiments • Fibre optique monomode pour longues distances et connexions backbone Explication des catégories OM • Fibre optique multimode OM1 62,5/125 µm adaptée jusqu'à environ 275 m à 1 Gb et environ 33 m à 10 Gb • Fibre optique multimode OM2 50/125 µm adapté jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb • Fibre multimode optimisée laser OM3 adaptée jusqu'à environ 300 m à 10 Gb • Fibre multimode optimisée laser améliorée OM4 adaptée jusqu'à environ 400 m à 10 Gb • Fibre multimode large bande OM5 avec prise en charge de plusieurs longueurs d'onde Poser une question sur le produit
