Câble fibre optique Abi

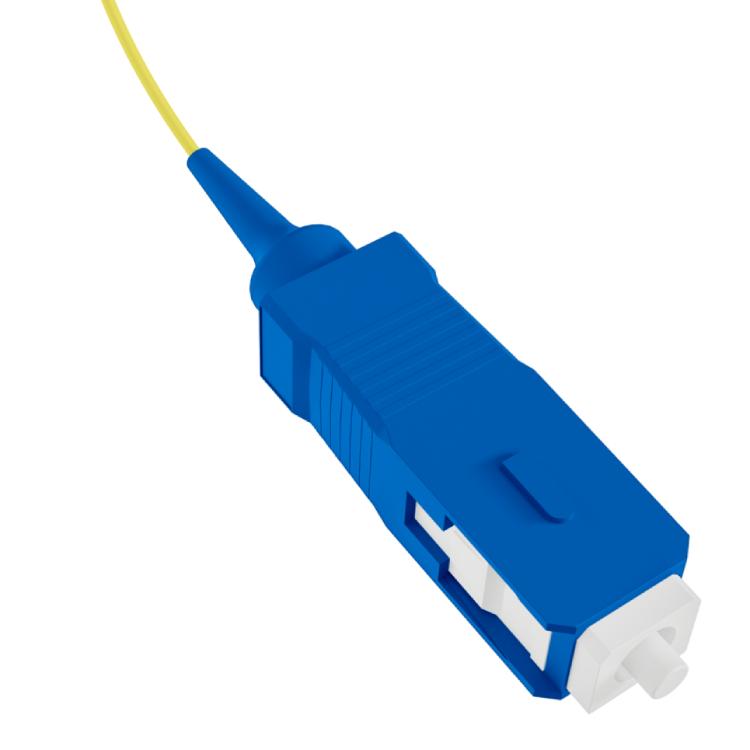

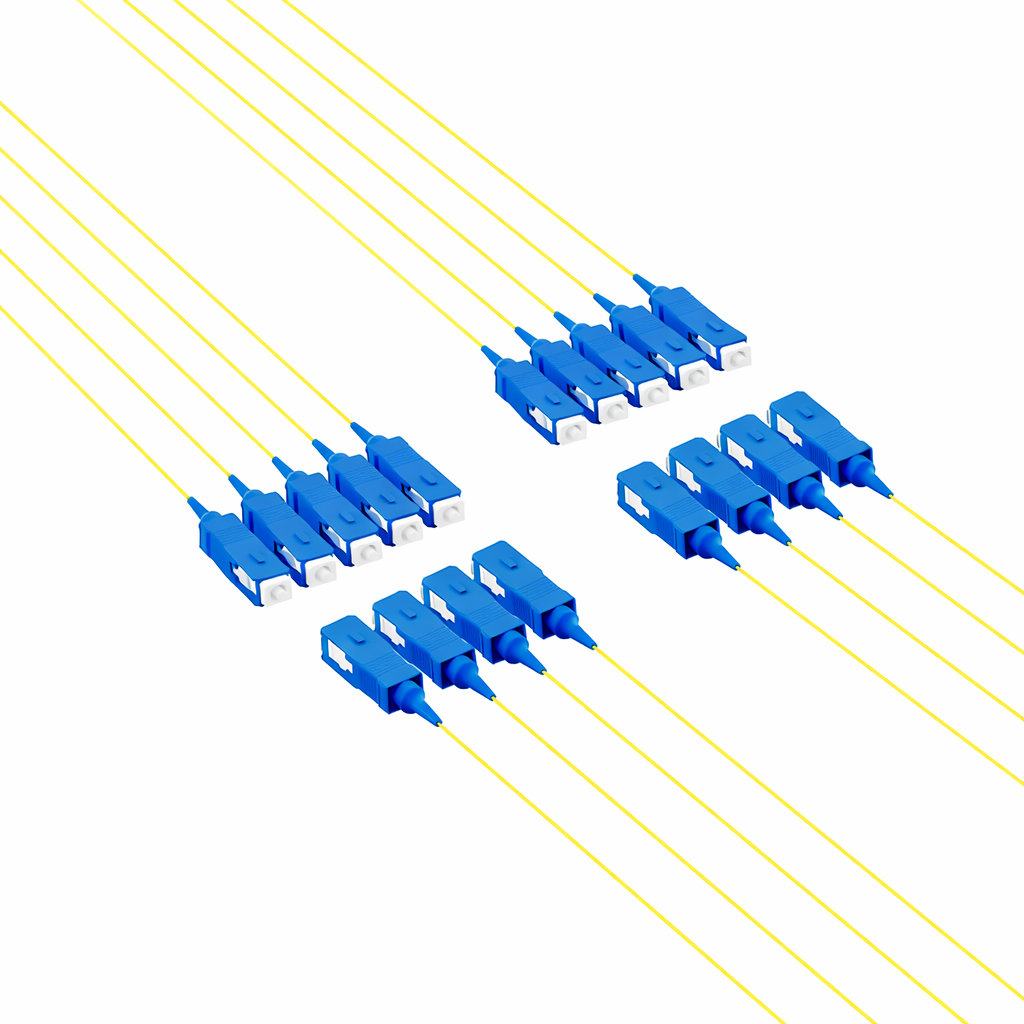

Ce câble de raccordement à fibre optique est destiné à réaliser une connexion d'épissure fixe entre un câble à fibre optique et un connecteur SC dans un environnement de câblage structuré conformément à la norme ISO CEI 11801. Le câble est conçu comme une version simplex avec un connecteur SC et convient aux applications OS2 G652D monomodes. Il s'agit d'un pigtail de fibre optique dont un côté est équipé d'un connecteur et l'autre côté est destiné au soudage ou au montage permanent. Le revêtement LSZH rend la fibre adaptée aux installations où un faible dégagement de fumée et un matériau sans halogène sont requis. Spécifications • Type de câble fibre optique pigtail • Version Simplex • Type de fibre monomode 9/125 µm • Catégorie OS2 G652D • Nombre de fibres 1 • Côté connecteur 1 SC • Côté connecteur 2 brut pour connexion soudée • Norme du connecteur IEC 61754-4 • Finition du connecteur UPC • Matériau du connecteur virole en céramique • Type de câble âme compacte 900 µm • Diamètre du câble 0,9 mm • Matériau de la gaine LSZH • Construction de la gaine tampon libre avec revêtement primaire • Couleur de la gaine jaune • Protection anti-torsion fixée avec serre-câble • Force de traction maximale 3 N • Rayon de courbure dynamique 20× OD • Rayon de courbure statique 10× OD • Température de fonctionnement −20 à 70 °C • Classe de qualité B/2 selon CEI 61753-021-2 • Immunité EMI insensibilité totale aux interférences électriques et électromagnétiques • Statut de test protocole de mesure individuel disponible Normes CEI • Spécification CEI 60793-2 du noyau de fibre optique et structure de la fibre • Définition CEI 61754-4 de l'interface du connecteur SC • CEI 61753-021-2 classe de performance B/2 pour les connecteurs monomodes Normes EN • EN 50265-2-1 comportement ignifuge des gaines de câbles Explication des termes • Fibre optique Pigtail avec un connecteur pré-assemblé d'un côté et de l'autre côté une fibre libre pour l'épissure • Fibre optique simplex simple pour la transmission de données dans un sens • Monomode 9/125 Type de fibre optique µm avec petit noyau pour transmission longue distance • Catégorie monomode OS2 pour fibres à faible atténuation dans les réseaux de base et de campus • Spécification de fibre G652D pour monomode standard avec faible atténuation à 1310 nm et 1550 nm • Polissage droit UPC du connecteur pour de faibles valeurs de réflexion • Matériau de gaine LSZH avec faible dégagement de fumée et sans substances contenant des halogènes • Support de précision avec virole en céramique qui centre précisément la fibre optique pour une transmission stable du signal • Immunité EMI transmission du signal via la lumière sans influence des champs électriques et électromagnétiques • Rayon de courbure minimum du câble pour éviter une atténuation supplémentaire et des dommages aux fibres • Norme internationale ISO/IEC 11801 qui décrit la structure, la topologie et la disposition des composants des systèmes de câblage structuré pour les réseaux de communication de données dans les bâtiments et les campus Explication générale des câbles à fibre optique • Connecteur fibre optique compact LC avec verrouillage par encliquetage pour une densité de ports élevée • Connecteur fibre optique rectangulaire SC avec verrouillage push-pull pour panneaux de brassage • Connecteur fibre optique circulaire ST avec verrouillage à baïonnette pour installations anciennes • Connecteur fibre optique E2000® avec capuchon de protection pour une faible réflexion et une sécurité supplémentaire • Connecteur fibre optique multiple MPO / MTP pour une densité de fibre élevée dans les centres de données • Fibre unique simplex pour la transmission de données dans une direction • Deux fibres duplex pour une communication simultanée dans les deux sens • Type de fibre optique multimode pour les courtes et moyennes distances dans les bâtiments • Type de fibre optique monomode pour les longues distances et les connexions de base Explication des catégories de système d'exploitation • Catégorie monomode OS1 avec transmission autour de 1310 nm jusqu'à environ 10 km • Catégorie monomode OS2 avec transmission autour de 1310 nm et 1550 nm, adaptée aux distances de 40 km et plus selon les modules utilisés Poser une question sur le produit
